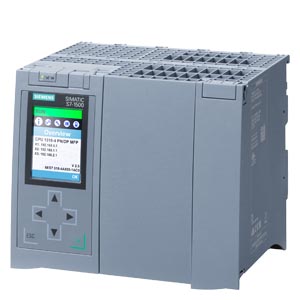

SIMATIC S7-1500，CPU Bundle 組成部分： CPU 1518-4 PN/DP MFP (6ES7518-4AX00-1AB0)， 包括C / C ++運行時間 OPC UA 運行系統許可證， 內存 6 MByte，用于 程序和 60MByte 用于數據， 第 1 個接口：PROFINET IRT 帶雙端口交換機， 第 2 接口：PROFINET RT， 第 3 接口：PROFINET 基礎服務， 第 4 個接口：PROFIBUS， 1 ns Bit-Performance， SIMATIC 存儲卡(***小 2 GB) 必要 |
| 一般信息 |
| 產品類型標志 |
CPU 1518-4 PN/DP MFP |
| 硬件功能狀態 |
FS04 |
| 固件版本 |
V3.0 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
是; 分布式和集中式；帶***小組織塊，6 個 125 µs 循環（分布式）和 1 ms（集中式） |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V18（固件 V3.0）；V15（固件 V2.5）及以上版本 |
| 配置控制 |
| 通過數據組 |
是 |
| 顯示 |
| 屏幕對角線 [cm] |
6.1 cm |
| 操作元件 |
| 按鍵數量 |
6 |
| 運行模式開關 |
1 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
5 ms |
| ● 重復率，***小值 |
1/s |
| 輸入電流 |
| 耗用電流（額定值） |
1.7 A |
| 耗用電流，***大值 |
2 A |
| 接通電流，***大值 |
2 A; 額定值 |
| I²t |
0.4 A²·s |
| 功率 |
| 背板總線上的饋電功率 |
12 W |
| 來自背板總線的功耗（達到均衡） |
35 W |
| 功率損失 |
| 功率損失，典型值 |
29 W |
| 存儲器 |
| SIMATIC 存儲卡插槽數量 |
1 |
| 需要 SIMATIC 存儲卡 |
是 |
| 工作存儲器 |
| ● 集成（用于程序） |
6 Mbyte |
| ● 集成（用于數據） |
60 Mbyte |
| ● 集成（用于 CPU Runtime 的 CPU 功能庫） |
50 Mbyte; 提示：“CPU 的 CPU 函數庫”是用于用戶程序的 C/C++ 模塊，通過 SIMATIC ODK 1500S 或 Target 1500S 創建 |
| 用于輔助功能的工作存儲器 |
| ● 集成的（用于 C/C++ 運行系統應用） |
1 024 Mbyte |
| ● 可用（適用于 Linux 運行時應用程序） |
1 Gbyte |
| 裝載存儲器 |
| ● 插拔式（SIMATIC 存儲卡），***大值 |
32 Gbyte; 存儲卡容量必須至少有 2 GB |
