6XV1840-2AT10
(EAN: 4019169856386 / UPC: 804766368264)
IE FC TP 標準線纜, 100 m
| 產品描述 |
標準總線電纜（4 芯），優選長度，未裝配 |
 |

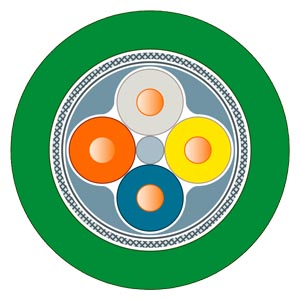

IE FC TP 標準電纜 GP 2x2 （PROFINET 類型 A），CAT5E， 4 芯總線，屏蔽， 特殊結構用于 快速安裝至 IE FC RJ45 Plug 2x2，100m |
| 應用適宜性 |
適用于快速安裝并帶有堅固芯線的標準電纜 |
| 導線名稱 |
2YY (ST) CY 2x2x0,64/1,5-100 GN SF/UTP |
| 導線長度 |
100 m |
| 電氣數據 |
| 單位長度阻尼量 |
|
| ● 10 MHz 時 / ***大值 |
0.052 dB/m |
| ● 100 MHz 時 / ***大值 |
0.195 dB/m |
| 波阻 |
|
| ● 1 MHz ... 100 MHz 時 |
100 |
| 相對對稱公差 |
|
| ● 1 MHz ... 100 MHz 時的波阻 |
15 % |
| 單位長度近端串音阻尼量 |
|
| ● 1 MHz ... 100 MHz 時 |
0.5 dB/m |
| 耦合電阻越長度 / 10 MHz 時 |
10 m/m |
| 單位長度的回路電阻 / ***大值 |
115 m/m |
| 工作電壓 |
|
| ● 有效值 |
80 V |
| 百分比 NVP 值 |
66 % |
| 機械參數 |
| 電線數量 |
4 |
| 屏蔽層規格 |
重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層 |
| 電氣連接規格 / FastConnect |
是 |
| 芯線直徑 |
|
| ● AWG22 芯線 |
0.64 mm |
| 外徑 |
|
| ● 內導體 |
0.64 mm |
| ● 芯線絕緣 |
1.5 mm |
| ● 電纜內部護套 |
3.9 mm |
| ● 電纜護套的 |
6.5 mm |
| 外徑的對稱公差 / 電纜護套的 |
0.2 mm |
| 材料 |
|
| ● 芯線絕緣 |
聚乙烯 (PE) |
| ● 電纜內部護套 |
PVC |
| ● 電纜護套的 |
PVC |
| 顏色 |
|
| ● 數據線的芯線絕緣 |
白色/黃色/藍色/橘色 |
| ● 電纜護套的 |
綠色 |
| 彎曲半徑 |
|
| ● 一次性彎曲時 / 許可***小值 |
19.5 mm |
| ● 多次彎曲時 / 許可***小值 |
49 mm |
| 拉力負荷 / ***大值 |
150 N |
| 單位長度重量 |
61 kg/km |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-40 ... +75 °C |
| ● 存放期間 |
-40 ... +75 °C |
| ● 運輸期間 |
-40 ... +75 °C |
| ● 安裝時 |
-40 ... +60 °C |
| ● 備注 |
電氣特性在 20°C 下測得，測量符合 DIN VDE 0472 標準 |
| 燃燒性能等級 / 符合 EN 13501-6 |
Eca |
| 耐化學性 |
|
| ● 抵抗石油 |
耐油性符合 IEC 60811-2-1 (4 h / 70°C) |
| ● 防油脂 |
耐抗力受條件影響 |
| ● 防水 |
耐抗力受條件影響 |
| 放射折射性 / 抵抗 UV 射線 |
耐抗力 |
| 產品特點，產品功能，產品組件 / 常規 |
| 產品特點 |
|
| ● 無鹵素 |
否 |
| ● 不含硅 |
是 |
| 導線長度 / 工業以太網時 |
|
| ● 100BaseTX 時 |
100 m |
| 標準，規格，許可 |
| UL/ETL 列表 / 300 V Rating |
是; c(ETL)us / CMG / (ETL)us PLTC/ ITC / Sun Res |
| UL/ETL 規格 / 600 V Rating |
是; cRUus AWM 21694 AWM I A/B 60°C 600V FT2 |
| 資格證明 |
|
| ● EAC 許可 |
是 |
| ● CE標識 |
是 |
| ● 與 RoHS 一致 |
是 |
| 結構化布線標準 |
Cat5e |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
否 |
| ● Bureau Veritas (BV) |
否 |
| ● Det Norske Veritas (DNV) |
否 |
| ● Germanischer Lloyd (GL) |
否 |
| ● Lloyds Register of Shipping (LRS) |
否 |
| ● Nippon Kaiji Kyokai (NK) |
否 |
| ● Polski Rejestr Statkow (PRS) |
否 |
| 參考標示 |
|
| ● 符合 IEC 81346-2:2009 |
WG |
| ● 符合 IEC 81346-2:2019 |
WGB |
