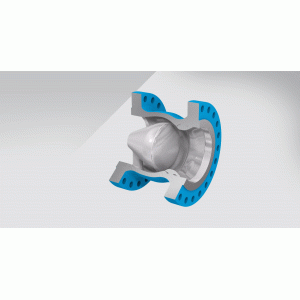

軸流

流線型流路通過全端口膨脹閥體，避免湍流并防止侵蝕和振動。消除了工藝停機時間和維護成本。



低壓力損失

文丘里管形閥體的全開流道和高壓回收可實現非常低的壓力損失：降低泵和壓縮機的運營成本。



緊密關閉

通過閥瓣和閥座之間的金屬對金屬密封實現緊密關閉。這種密封不受材料侵蝕和變形的影響（如軟密封）。



開裂壓力低

壓縮機系統在啟動期間的穩定性得益于低開裂壓力。這是通過兩側具有相同有效壓力面積的大圓盤（管路接觸密封）實現的。



易于打開和穩定運行

文丘里管形喉部區域的低靜壓在圓盤上產生壓差，從而易于打開。軸向止回閥對流量變化做出平穩響應，并在應該保持穩定時保持穩定。



非猛擊操作

彈簧輔助設計可確保在多泵系統或液化天然氣列車等關鍵應用中實現超快速關閉，幾乎沒有回流和壓力波動。



免維護

內部施工基于應用健全的基本機械工程原理。因此，Mokveld軸向止回閥不需要任何維護。



可靠的性能預測

基于全面的實驗室流量測試和與公認的流體液壓實驗室合作開發的數學模型，可以非常準確地預測壓降和動態行為。


產品摘要

型號名稱

實心盤，非砰接噴嘴止回閥

型

TKZ - Y

范圍

尺寸 2“ - 84”，額定等級 ASME 150 - 2500 或 API 3000 - 10000，可根據要求提供更高的壓力等級

石油和天然氣

優先于

旋啟式止回閥（包括受控關閉裝置）
雙板式止回閥 活塞式止回閥

典型應用

輸送管道壓縮機排放
液化天然氣壓縮機組
冷卻水系統（乙烯、液化天然氣）
多相泵送
海底泵和流水線應用

水電和水

優先于

旋啟式止回閥 雙板式止回閥 環盤止回閥 活塞式止回閥 靜音止回閥 傾斜或旋轉盤式止回閥





典型應用

自來水廠和輸電系統、干線、回路、交叉路口和隧道
泵排放
防止
水錘 飲用水和原水 冷卻水
系統
