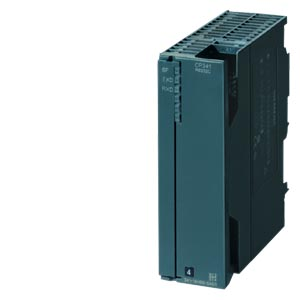

6ES7341-1AH02-0AE0
SIMATIC S7-300，CP 341 通訊處理器帶 RS-232C 接口（V.24 接口標準） 包括項目組態包 在 CD 上
6ES7341-1BH02-0AE0
SIMATIC S7-300，CP 341 通訊處理器帶 20mA 接口（TTY） 包括項目組態包 在 CD 上
6ES7341-1CH02-0AE0
SIMATIC S7-300，CP 341 通訊處理器帶 RS 422/485 接口 包括項目組態包 在 CD 上
1.概述
通過點到點連接，可進行快速、高性能的串行數據交換
具有不同傳輸接口的 3 個型號：
RS 232C (V.24)
20 mA (TTY)
RS 422/RS 485 (X.27)
執行的協議：ASCII，3964 (R)，RK 512
也可加載以下協議：Modbus RTU
使用集成在 STEP 7 中的工具進行簡易參數分配
2.應用
如果不想讓 CPU 處理通訊任務，則可使用 CP 341 通訊模塊、通過點到點連接來進行快速的高性能數據交換。它可在 SIMATIC S7-300 和 ET 200M 中使用（S7 作為主站）。
可實現與設備之間的點到點連接，包括：
可連接到 SIMATIC S7 和 SIMATIC S5 自動化系統和眾多其他廠商的系統，
打印機，
機器人控制，
調制解調器，
掃描儀，條碼閱讀器等。
3.設計
該通訊模塊具有以下特點：
堅固的塑料外殼
具有用于顯示“發送”、“接收”和“錯誤”
通訊接口
提供了具有不同傳輸方式的三個型號：
RS 232C (V.24)
20 mA (TTY)
RS 422/RS 485 (X.27).
驅動程序
提供了用于 CP 341 的具有不同負荷能力的驅動程序：
MODBUS:
用于按照 MODBUS 協議（RTU 格式）進行的通訊：
MODBUS 主站:
以 SIMATIC 作為主站的主站-從站接口。
MODBUS 從站:
以 SIMATIC S7 作為從站的主站-從站接口，無法實現從站到從站的報文幀流量。
Data highway:
用于按照數據高速通道異步鏈路 (Allen Bradley) 的全雙工 (DF1) 協議進行的數據傳輸。
模塊可作為 Allen Bradley 通訊模塊使用，條件是全雙工協議可在“異步鏈路”接口上進行參數化。如果可選擇全雙工協議，則也可連接到 Allen Bradley CPU 的第 2 個接口。
數據傳輸通過 RS 232、TTY (20 mA) 或 RS 422/RS 485 來完成。V.24 不支持伴隨的信號（硬件握手）。
4.功能
很多已執行的標準協議可促進與廣泛的伙伴設備之間的數據交換：
ASCII:
用于與采用簡單傳輸協議的第三方系統進行接口，例如，帶有起始和結束字符或帶有塊檢查字符的協議。接口握手信號可通過用戶程序來調用和控制。
3964(R)
用于通過向用戶開放的標準化西門子協議 3964(R) 與西門子設備或第三方設備接口。將執行一個帶有標準值的 3964(R) 驅動程序以及一個可參數化 3964(R) 驅動程序。
RK 512，用于計算機接口。
打印機驅動程序:
用于控制打印機上的過程狀態與狀態。
5.參數
CP 341 通訊模塊的參數化非常方便：
用戶通過集成在 STEP 7 中的一個參數化工具來分配模塊特性，例如
應使用哪些已執行的協議驅動程序，或者
應使用特定驅動程序的哪些特性。
通過CPU設置參數：
編程器已經連接至 CPU。組態數據存儲在一個系統塊中，并在 CPU 中進行備份。
組態軟件包(CD盤)：
具有用于與 CP 通訊的電子版手冊、參數化屏幕以及標準功能塊。
