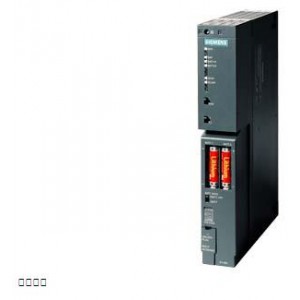

SIPLUS S7-400 PS 407 10A 基于 6ES7407-0KR02-0AA0 帶防腐蝕涂層， -25 - +70°C， 10A，寬電壓范圍， UC 120/230V；5V DC/10A， 用于冗余應用場合 |
| 電源電壓 |
| 額定值 (DC) |
|
| ● DC 120 V |
是 |
| ● DC 230 V |
是 |
| 額定值 (AC) |
|
| ● AC 120 V |
是 |
| ● AC 230 V |
是 |
| 電源頻率 |
| ● 額定值 50 Hz |
是 |
| ● 額定值 60 Hz |
是 |
| ● 允許范圍，下限 |
47 Hz |
| ● 允許范圍，上限 |
63 Hz |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
20 ms |
| ● 電源/電壓斷路跨接，符合 NAMUR 建議 |
是 |
| 輸入電流 |
| DC 120 V 時的額定值 |
1 A |
| DC 230 V 時的額定值 |
0.5 A |
| AC 120 V 時的額定值 |
0.9 A |
| AC 230 V 時的額定值 |
0.5 A |
| 接通電流，***大值 |
63 A; 半值寬度 1 ms |
| 泄漏電流，***大值 |
3.5 mA |
| 輸出電壓 / 標題 |
| 輸出電壓類型 |
DC |
| 額定值 (DC) |
|
| ● DC 5 V |
是 |
| ● DC 24 V |
是 |
| 輸出電流 |
| 用于背板總線 (DC 5 V)，***大值 |
10 A; 無需基本負載 |
| 對于背板總線 (DC 24 V)，***大值 |
1 A; 空載測試 |
| 短路保護 |
是 |
| 功率 |
| 接收的有效功率典型值 |
95 W |
| 功率損失 |
| 功率損失，典型值 |
20 W |
| 蓄電池 |
| 緩沖器電池 |
| ● 緩沖器電池（可選） |
是; 0 °C 至 +60 °C： 2x AA 型鋰電池；3.6 V/2.3 Ah // -25 °C 至 +70 °C 和/或 100 % RH： 2x 外部電池盒 6AG1971-0AA00-7AA0 和 2x MONO 電池，D 型機構 |
| 硬件擴展 |
| 插槽 |
| ● 所需插槽 |
2 |
| 電位隔離 |
| 初級/次級 |
是 |
| 絕緣 |
| 過壓類別 |
II |
| EMV |
| 保持電源反作用 |
| ● 對電網的反作用符合 IEC 61000-3-2、IEC 61000-3-3 |
是 |
| 防護等級和防護類別 |
| 設備保護等級 |
I，帶安全引線 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
-25 °C; 使用 SIPLUS 6AG1971-0AA00-7AA0 外部電池盒用于緩沖運行時 |
| ● ***大值 |
70 °C; 使用 SIPLUS 6AG1971-0AA00-7AA0 外部電池盒用于緩沖運行時 |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
2 000 m |
| ● 環境溫度-氣壓-安裝高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax |
| 相對空氣濕度 |
| ● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 |
100 %; RH，包括凝露/凍結（在凝露狀態下不得調試） 緩沖運行時使用 SIPLUS 6AG1971-0AA00-7AA0 電池盒來應對較高的空氣濕度 |
| 堅實性 |
| 用于地點位置固定的工業設備 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3S4 級，包括沙子、粉塵；* |
| 用于船上 / 海上 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6S3 級，包括沙子、粉塵；* |
| 可應用于工業過程技術 |
| — 對化學活性物質具有耐受性，符合 EN 60654-4 |
是; 3 級（三氯乙烯除外） |
| — 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 |
是; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油） |
| 備注 |
| — 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ |
| 保形涂料 |
| ● 對裝配好的電路板涂層，根據 EN 61086 |
是; 等級 2 可實現高可靠性 |
| ● 抗污染的保護，根據 EN 60664-3 |
是; 保護類型 1 |
| ● 軍用測試，根據 MIL-I-46058C，修訂版 7 |
是; 使用期間涂層可能褪色 |
| ● 印刷電路板組件用電氣絕緣化合物的合格性和性能，根據 IPC-CC-830A |
是; 保形涂料，A 類 |
| 連接技術 |
| 電氣連接規格 |
3x 1.5 mm²，全導線或帶芯線末端套管的絞合線，外徑 3 mm 至 9 mm |
| 尺寸 |
| 寬度 |
50 mm |
| 高度 |
290 mm |
| 深度 |
217 mm |
| 重量 |
| 重量，約 |
1 200 g |
