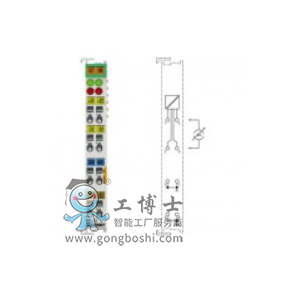

KL3112, KL3122 | 2 通道模擬量輸入端子模塊， 0/4…20 mA

KL3112 和 KL3122 模擬量輸入端子可處理 0 - 20 mA 和 4 - 20 mA 范圍內的信號。電流被數字化后的分辨率為 16 位（默認為 15 位），并在電隔離的狀態下被傳送到上一級自動化設備�？偩�端子模塊的輸入通道有差分輸入，并具有一個公共的內部接地電位端。KL3112 / KL3122 型端子模塊有 2 個通道。該端子模塊可監測開路或過載狀態，其狀態通過 K-bus 傳到控制器。運行 LED 指示與總線耦合器的數據交換狀態。故障 LED 指示過載狀態。

技術參數	KL3112 | KS3112	KL3122 | KS3122
輸入點數	2
電源	通過 K-bus 供電
信號電流	0…20 mA	4…20 mA
內部電阻	50 Ω ，分流器，負載： 60 Ω + 二極管電壓
共模電壓 UCM	*大 35 V
分辨率	15 位，可配置到 16 位
轉換時間	~ 140 ms, 可配置到 2 ms
濾波器	50 Hz，可配置
測量誤差	< ±0.3 %（滿量程）
浪涌電壓保護	35 V DC
電氣隔離	500 Vrms （K-bus/信號電壓）
K-bus 電流消耗	60 mA
過程映像中的位寬	輸入：2 x 16 位數據（2 x 8 位控制/狀態可選）
組態	無地址或組態設置
重量	70 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2 /EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
可插拔接線	適用于所有 KSxxxx 總線端子模塊

專用端子模塊
KL3112-0050	西門子 S7 格式
KL3122-0050	西門子 S7 格式
