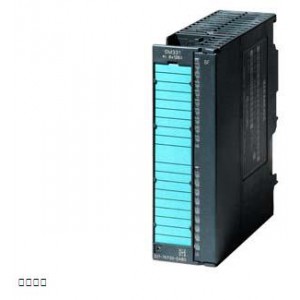

SIMATIC S7-300，模擬輸入 SM 331，電位隔離， 2 模擬輸入，分辨率 9/12/14 位， U/I/熱電偶/電阻， 報警，診斷，1個 20針， 拔/插利用 激活的背板總線 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自負載電壓 L+（空載），***大值 |
30 mA |
| 來自背板總線 DC 5 V，***大值 |
50 mA |
| 功率損失 |
| 功率損失，典型值 |
1 W |
| 模擬輸入 |
| 模擬輸入端數量 |
2 |
| ● 測量電阻時 |
1 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
20 V; 持續電壓；***大 1 s 內 75 V（占空比 1:20） |
| 電流輸入允許的輸入電流（毀壞限制），***大值 |
40 mA |
| 電阻傳感器的恒定測量電流，典型值 |
1.67 mA |
| 輸入范圍 |
| ● 電壓 |
是 |
| ● 電流 |
是 |
| ● 熱電偶 |
是 |
| ● 電阻溫度計 |
是 |
| ● 電阻 |
是 |
| 輸入范圍（額定值），電壓 |
| ● 0 至 +10 V |
否 |
| ● 1 V 至 5 V |
是 |
| — 輸入電阻（1 V 至 5 V） |
100 k |
| ● 1 V 至 10 V |
否 |
| ● -1 V 至 +1 V |
是 |
| — 輸入電阻（-1 V 至 +1 V） |
10 M |
| ● -10 V 至 +10 V |
是 |
| — 輸入電阻（-10 V 至 +10 V） |
100 k |
| ● -2.5 V 至 +2.5 V |
是 |
| — 輸入電阻（-2.5 V 至 +2.5 V） |
100 k |
| ● -250 mV 至 +250 mV |
是 |
| — 輸入電阻（-250 mV 至 +250 mV） |
10 M |
| ● -5 V 至 +5 V |
是 |
| — 輸入電阻（-5 V 至 +5 V） |
100 k |
| ● -50 mV 至 +50 mV |
否 |
| ● -500 mV 至 +500 mV |
是 |
| — 輸入電阻（-500 mV 至 +500 mV） |
10 M |
| ● -80 mV 至 +80 mV |
是 |
| — 輸入電阻（-80 mV 至 +80 mV） |
10 M |
| 輸入范圍（額定值），電流 |
| ● 0 至 20 mA |
是 |
| — 輸入電阻（0 至 20 mA） |
25 |
| ● -10 mA 至 +10 mA |
是 |
| — 輸入電阻（-10 mA 至 +10 mA） |
25 |
| ● -20 mA 至 +20 mA |
是 |
| — 輸入電阻（-20 mA 至 +20 mA） |
25 |
| ● -3.2 mA 至 +3.2 mA |
是 |
| — 輸入電阻（-3.2 mA 至 +3.2 mA） |
25 |
| ● 4 mA 至 20 mA |
是 |
| — 輸入電阻（4 mA 至 20 mA） |
25 |
| 輸入范圍（額定值），熱電偶 |
| ● 類型 B |
否 |
| ● 類型 E |
是 |
| — 輸入電阻（類型 E） |
10 M |
| ● 類型 J |
是 |
| — 輸入電阻（類型 J） |
10 M |
| ● 類型 K |
是 |
| — 輸入電阻（類型 K） |
10 M |
| ● 類型 L |
否 |
| ● 類型 N |
是 |
| — 輸入電阻（類型 N） |
10 M |
| ● 類型 R |
否 |
| ● 類型 S |
否 |
| ● 類型 T |
否 |
| ● 類型 U |
否 |
| ● 類型 TXK/TXK(L) 符合 GOST |
否 |
| 輸入范圍（額定值），電阻溫度計 |
| ● Cu 10 |
否 |
| ● Ni 100 |
是 |
| — 輸入電阻 (Ni 100) |
10 M 標準 |
| ● Ni 1000 |
否 |
| ● LG-Ni 1000 |
否 |
| ● Ni 120 |
否 |
| ● Ni 200 |
否 |
| ● Ni 500 |
否 |
| ● Pt 100 |
是 |
| — 輸入電阻 (Pt 100) |
10 k 標準 |
| ● Pt 1000 |
否 |
| ● Pt 200 |
否 |
| ● Pt 500 |
否 |
| 輸入范圍（額定值），電阻 |
| ● 0 至 150 歐姆 |
是 |
| — 輸入電阻（0 至 150 歐姆） |
10 M |
| ● 0 至 300 歐姆 |
是 |
| — 輸入電阻（0 至 300 歐姆） |
10 M |
| ● 0 至 600 歐姆 |
是 |
| — 輸入電阻（0 至 600 歐姆） |
10 M |
| ● 0 至 6000 歐姆 |
否 |
| 熱電偶 (TC) |
| 溫度補償 |
| — 可參數化 |
是 |
| — 內部溫度補償 |
是 |
| — 使用補償盒進行的外部溫度補償 |
是 |
| — 對于可定義的參考結溫度 |
是 |
| 特性線性化 |
| ● 可參數化 |
是 |
| — 對于熱電偶 |
類型 E、J、K、L、N |
| — 用于電阻溫度計 |
Pt100（標準范圍，氣候范圍），Ni100（標準范圍，氣候范圍） |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m; 80 mV 和熱電偶時為 50 m |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
15 bit; 單極： 9/12/12/14 位；雙極： 9 位 + VZ/12 位 + VZ/12 位 + VZ/14 位 + VZ |
| ● 可參數化的集成時間 |
是; 2,5 / 16,67 / 20 / 100 ms |
| ● 基本轉換時間 (ms) |
3 / 17 / 22 / 102 ms |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
400 / 60 / 50 / 10 Hz |
| 傳感器 |
| 信號傳感器連接 |
| ● 用于電壓測量 |
是 |
| ● 對于作為兩線制測量變送器時的電流測量 |
是 |
| ● 對于作為四線制測量變送器時的電流測量 |
是 |
| ● 對于利用兩線制接口進行的電阻測量 |
是 |
| ● 對于利用三線制接口進行的電阻測量 |
是 |
| ● 對于利用四線制接口進行的電阻測量 |
是 |
| 誤差/精度 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
1 %; ±1% (80mV)，±0.6% (250 mV 至 1000 mV)，±0.8% (2.5 V 至 10 V) |
| ● 電流，與輸入范圍有關，(+/-) |
0.7 %; 從 3.2 至 20 mA |
| ● 電阻，與輸入范圍有關，(+/-) |
0.7 %; 150、300、600 Ohm： |
| ● 熱電阻，與輸入范圍有關，(+/-) |
0.7 %; ±0.7 % (Pt100/Ni100)；±0.8 % (Pt100 氣候) |
| ● 熱電偶，與輸入范圍有關，(+/-) |
1.1 %; 類型 E、J、K、L、N |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.6 %; ±0.6% (80 mV，2.5 V 至 10 V)；±0.4% (250 mV 至 1000 mV) |
| ● 電流，與輸入范圍有關，(+/-) |
0.5 %; 3.2 至 20 mA |
| ● 電阻，與輸入范圍有關，(+/-) |
0.5 %; 150、300、600 Ohm： |
| ● 熱電阻，與輸入范圍有關，(+/-) |
0.6 %; ±0.5% (Pt100/Ni100)，±0.6% (Pt100 氣候) |
| ● 熱電偶，與輸入范圍有關，(+/-) |
0.7 %; 類型 E、N、J、K、L |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是; 可參數化 |
| 報警 |
| ● 診斷報警 |
是 |
| ● 極限值報警 |
是; 可參數化，通道 0 |
| 診斷 |
| ● 診斷信息可讀 |
是 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是 |
| 電位隔離 |
| 模擬輸入電位隔離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
是; 不在雙線材測量變頻器處 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 連接技術 / 標題 |
| 需要的前置插頭 |
20 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
250 g |
