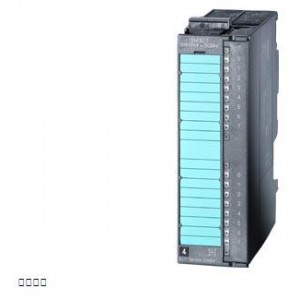

SIMATIC S7-300，數字模塊 SM 327，電位隔離， 8DE 和 8DX，24V DC，0.5 A 1x 20 極； 8DX 單通道可參數設置為 DE 或者 DA

電源電壓

負載電壓 L+

● 額定值 (DC)

24 V

● 允許范圍，下限 (DC)

20.4 V

● 允許范圍，上限 (DC)

28.8 V

輸入電流

來自負載電壓 L+（空載），***大值

20 mA

來自背板總線 DC 5 V，***大值

60 mA

功率損失

功率損失，典型值

3 W

數字輸入

數字輸入端數量

8; 8 個固定布線，另外 8 個可單獨參數化

輸入特性符合 IEC 61131，類型 1

是

可同時控制的輸入端數量

水平安裝位置

— ***高可達 60 ℃，***大值

16

垂直安裝位置

— ***高可達 40 ℃，***大值

16

輸入電壓

● 輸入電壓類型

DC

● 額定值 (DC)

24 V

● 對于信號“0”

-30 至 +5 V

● 對于信號“1”

+15 至 +30 V

輸入電流

● 對于信號“1”，典型值

6 mA

輸入延遲（輸入電壓為額定值時）

對于標準輸入端

— 從“0”到“1”時，***小值

1.2 ms

— 從“0”到“1”時，***大值

4.8 ms

— 從“1”到“0”時，***小值

1.2 ms

— 從“1”到“0”時，***大值

4.8 ms

導線長度

● 屏蔽，***大值

1 000 m

● 未屏蔽，***大值

600 m

數字輸出

數字輸出端數量

8; 單一部件作為 DE 也可以參數化

短路保護

是

● 響應閾，典型值

1 A

感應式關閉電壓的限制

L+ (-54 V)

控制數字輸入

是

輸出端的通斷能力

● 照明負載時的***大值

5 W

負載電阻范圍

● 下限

48

● 上限

4 k

輸出電壓

● 對于信號 “1”，***小值

L+ (-1.5 V)

輸出電流

● 對于信號“1”的額定值

0.5 A

● 針對信號“1”的允許范圍，***小值

5 mA

● 針對信號“1”的允許范圍，***大值

0.6 A

● 針對信號“0”的剩余電流，***大值

0.5 mA

電阻負載時的輸出延遲

● 從 “0” 到“1”，***大值

350 µs

● 從 ”1” 到“0”，***大值

500 µs

兩個輸出端并聯

● 用于增加功率

否

● 用于冗余控制負載

是; 只有同組輸出

開關頻率

● 電阻負載時的***大值

100 Hz

● 電感負載時的***大值

0.5 Hz

● 電感負載時（依照 IEC 60947-5-1，DC13），***大值

0.5 Hz

● 照明負載時的***大值

10 Hz

輸出端的總電流（每組）

水平安裝位置

— ***高可達 40 ℃，***大值

4 A

— ***高可達 60 ℃，***大值

3 A

垂直安裝位置

— ***高可達 40 ℃，***大值

2 A

導線長度

● 屏蔽，***大值

1 000 m

● 未屏蔽，***大值

600 m

傳感器

可連接傳感器

● 雙線傳感器

是

— 允許的閉路電流（雙線傳感器） ***大值

1.5 mA

報警/診斷/狀態信息

報警

否

診斷功能

否

診斷顯示 LED

● 數字輸入狀態顯示（綠色）

是

● 數字輸出狀態顯示（綠色）

是

電位隔離

數字輸入電位隔離

● 在通道之間

否

● 在通道和背板總線之間

是; 光電耦合器

數字輸出電位隔離

● 在通道之間

否

● 在通道和背板總線之間

是; 光電耦合器

絕緣

絕緣測試，使用

DC 500 V

連接技術 / 標題

需要的前置插頭

20 針

尺寸

寬度

40 mm

高度

125 mm

深度

120 mm

重量

重量，約

200 g
