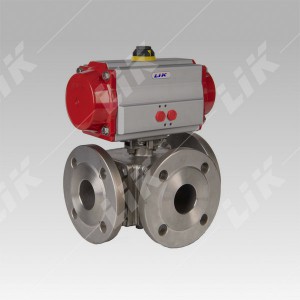

進口氣動三通球閥分為L型氣動內螺紋球閥和T型氣動內螺紋球閥，L型適用于介質的流向轉換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料復合德國泄露測試要求，在系統泄壓后無需拆下整個閥體就能進行檢查和維修。氣動三通內螺紋球閥任一通口均可用作入口而無泄漏，并可根據工況制成L型或T型通道。
進口氣動三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。其流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路介質的合流或分流。
結構特點Features
1、實心球芯，用料足。同等規格產品比同行重。
2、耐火，防靜電處理，閥桿防爆出裝置，保證系統安全。
3、高平臺設計符合ISO5211標準，可以ISO5211標準執行器，直接連接，互換性好。
4、硅溶膠精密鑄造閥體，結構緊密，尺寸精度高。外觀精美。
外形尺寸Overall Dimension
| DN |
L |
H1 |
D |
D1 |
D2 |
T |
f |
N-D |
| 15 |
155 |
65 |
95 |
65 |
45 |
16 |
2 |
4-14 |
| 20 |
165 |
65 |
105 |
75 |
58 |
18 |
2 |
4-14 |
| 25 |
181 |
68 |
115 |
85 |
68 |
18 |
2 |
4-14 |
| 32 |
190 |
79 |
140 |
100 |
78 |
18 |
2 |
4-18 |
| 40 |
212 |
85 |
150 |
110 |
88 |
18 |
2 |
4-18 |
| 50 |
232 |
93 |
165 |
125 |
102 |
18 |
2 |
4-18 |
| 65 |
290 |
121 |
185 |
145 |
122 |
18 |
2 |
8-18 |
| 80 |
310 |
153 |
200 |
160 |
138 |
20 |
2 |
8-18 |
| 100 |
350 |
171 |
220 |
180 |
158 |
20 |
2 |
8-18 |
流通道示意圖Flow channel diagram
結語Conclusion
氣動法蘭三通球閥是用于管道中介質換向、合流及分流的作用，主要由T型或L型三通球閥與氣動執行器連接組成，按連接方式不同可分為法蘭及內螺紋。氣動三通L型球閥是對兩條相互垂直的通道進行介質流向的切換或截?cái)�，起到分配作用，而T型球閥不僅可對介質流向進行切換，還可以使三個通道互相連通或關閉其中任意一條通道，起到分流、合流作用。可根據工況需要，在氣動三通球閥執行器上加裝閥門定位器及其它相關配件，即可控制球閥球芯的運轉，達到對管路中介質的自動化控制。
