項目		額定電流 (mA)	線圈電阻 (Ω)	動作電壓	復位電壓	***大容許電壓	消耗功率 (W)
額定電壓 (V)		額定電流 (mA)	線圈電阻 (Ω)	額定電壓的比例			消耗功率 (W)
DC	12	308	39	75%以下	10%以上	110%	約3.7
DC	14	154	156	75%以下	10%以上	110%	約3.7

注1. 額定電流、線圈電阻的值是指，線圈溫度為+23℃時的值，線圈電阻為±15％。
2. 動作特性指的是線圈溫度為+23℃時的值。
3. ***大容許電壓是指，在環境溫度為＋23℃時，繼電器線圈操作電源的變化范圍內的***大值。不是連續容許。

型號		G7Z-4A-□Z (-R)、G7Z-3A1B-□Z (-R)、G7Z-2A2B-□Z (-R)
負載		電阻負載	感性負載 cosφ＝0.3	電阻負載 L/R＝1ms
項目		電阻負載	感性負載 cosφ＝0.3	電阻負載 L/R＝1ms
接觸構造		雙斷開
接點材質		Ag合金
額定負載	a接點	AC440V 40A	AC440V 22A	DC110V 5 A
額定負載	b接點	AC440V 25 A	AC440V 10A	DC110V 5 A
額定通電電流	a接點	40A *
額定通電電流	b接點	25 A
接點電壓的大值*		AC480V		DC125V
接點電流的大值*	a接點	40A	22A	5 A
接點電流的大值*	b接點	25 A	10A	5 A
開關容量的大值*	a接點	17,600VA	9,680VA	550W
開關容量的大值*	b接點	11,000VA	4,400VA	550W
故障率 P水準(參考值)		DC24V 2A

注： G7Z的輔助接點模塊的額定規格，與輔助接點模塊G73Z相同。
* 繼電器本體＋補助接點模塊套件為＋45～＋60℃情況下、連續通電電流40A降低0.7A/℃。

型號		G73Z-20Z-R、G73Z-11Z-R、G73Z-02Z-R			G73Z-20Z、G73Z-11Z、G73Z-02Z
項目	負載	電阻負載	感性負載 cosφ＝0.3	電阻負載 L/R＝1ms	電阻負載	感性負載 cosφ＝0.3	電阻負載 L/R＝1ms
接觸構造		單斷開			雙斷開
接點材質		Au包層+AgNi			Au包層+Ag
額定負載		AC440V 1A	AC440V 0.5 A	DC110V 0.5 A	AC440V 1A	AC440V 0.5 A	DC110V 0.5 A
額定通電電流		1A			1A
接點電壓的大值*		AC480V		DC125V	AC480V		DC125V
接點電流的大值*		1A	0.5 A		1A	0.5 A
開關容量的大值*		440VA	220VA	55W	440VA	220VA	55W
故障率 P水準(參考值)		DC1V 1mA			DC5V 1mA

型號		*繼電器本體+輔助接點模塊套件5**	輔助接點模塊
項目	負載	G7Z-4A-□Z (-R)、 G7Z-3A1B-□Z (-R)、 G7Z-2A2B-□Z (-R)	G73Z-20Z-R、 G73Z-11Z-R、 G73Z-02Z-R	G73Z-20Z、 G73Z-11Z、 G73Z-02Z
*接觸電阻1**		400mΩ以下	100mΩ以下
*動作時間2**		50ms以下
*復位時間2**		50ms以下
***大開關頻率	機械	1,800次/h
***大開關頻率	額定負載	1,200次/h
*絕緣電阻3**		1,000MΩ以上
耐電壓	線圈-接點之間	AC4,000V 50/60Hz 1min.	―
	異極接點間	AC4,000V 50/60Hz 1min.
	同極接點間	AC2,000V 50/60Hz 1min
耐沖擊電壓	線圈-接點之間	10kV 1.2×50μs	―
	異極接點間	10kV 1.2×50μs
	同極接點間	4.5kV 1.2×50μs	3.0kV 1.2×50μs	4.5kV 1.2×50μs
振動	耐久	10～55～10Hz 單振幅0.5mm (雙振幅1.0mm)
振動	誤動作	a接點：10～55～10Hz 單振幅0.5mm (雙振幅1.0mm) b接點：10～32～10Hz 單振幅0.5mm (雙振幅1.0mm)
沖擊	耐久	螺釘安裝時：700m/s²、DIN導軌安裝時：500m/s²
沖擊	誤動作	a接點：100m/s² b接點：25m/s²
耐久性	機械	100萬次以上(接點無負載、開關頻率1,800次/h)
耐久性	*電氣4**	AC電阻負載：8萬次 AC感性負載：8萬次 DC電阻負載：10萬次 (額定負載、開關頻率1,200次/小時)
*故障率 P水準(參考值) 6**		DC24V 2A	DC1V 1mA	DC5V 1mA
使用環境溫度		-25～+60℃ (無結冰、結露)
使用環境濕度		5～85%RH
質量		約330g	約18g

注：上述值為初始值。
*1. 測量條件：繼電器本體（G7Z）：DC5V 1A電壓下降法。輔助接點模塊（G73Z）：DC5V 0.1A電壓下降法。
*2. 測量條件：環境溫度＋23℃、外加額定電壓時，不包括接點跳動。
*3. 測量條件：DC1,000V絕緣電阻計測量與耐電壓項目中相同的部位。
*4. 環境溫度條件：+23℃
*5. G7Z的輔助接點模塊，與輔助接點模塊G73Z相同。
*6. 該值為開關頻率1,800次/h的值。

項目	輔助接點 接觸構造	型號	極數	接點額定值
繼電器本體 + 輔助接點 模塊套件	單斷開型	G7Z-4A-20Z-R G7Z-4A-11Z-R G7Z-4A-02Z-R G7Z-3A1B-20Z-R G7Z-3A1B-11Z-R G7Z-3A1B-02Z-R G7Z-2A2B-20Z-R G7Z-2A2B-11Z-R G7Z-2A2B-02Z-R	4極+2極 (繼電器本體 + 輔助接點)	N.O. (a接點)	繼電器本體	40A 480V AC60Hz (Resistive)
						5 A 120V DC (Resistive)
						22A 480V AC60Hz (General Use)
					輔助接點	D300 (通電電流1A)
				N.C. (b接點)	繼電器本體	25 A 480V AC60Hz (Resistive) 5 A 120V DC (Resistive) 10A 480V AC60Hz (General Use)
				N.C. (b接點)	輔助接點	D300 (通電電流1A)
	雙斷開型	G7Z-4A-20Z G7Z-4A-11Z G7Z-4A-02Z G7Z-3A1B-20Z G7Z-3A1B-11Z G7Z-3A1B-02Z G7Z-2A2B-20Z G7Z-2A2B-11Z G7Z-2A2B-02Z		N.O. (a接點)	繼電器本體	40A 480V AC60Hz (Resistive)
						5 A 120V DC (Resistive)
						22A 480V AC60Hz (General Use)
					輔助接點	D300 (通電電流1A)
				N.C. (b接點)	繼電器本體	25 A 480V AC60Hz (Resistive) 5 A 120V DC (Resistive) 10A 480V AC60Hz (General Use)
				N.C. (b接點)	輔助接點	D300 (通電電流1A)
繼電器本體	―	G7Z-4A G7Z-3A1B G7Z-2A2B	4極 (繼電器本體)	N.O. (a接點)	(繼電器本體)	40A 480V AC60Hz (Resistive)
						5 A 120V DC (Resistive)
						22A 480V AC60Hz (General Use)
				N.C. (b接點)		25 A 480V AC60Hz (Resistive)
						5 A 120V DC (Resistive)
						10A 480V AC60Hz (General Use)
輔助接點 模塊	單斷開型	G73Z-20Z-R G73Z-11Z-R G73Z-02Z-R	2極 (輔助接點 模塊)	N.O. (a接點)	(輔助接點)	D300 (通電電流1A)
	單斷開型	G73Z-20Z-R G73Z-11Z-R G73Z-02Z-R		N.C. (b接點)		D300 (通電電流1A)
	雙斷開型	G73Z-20Z G73Z-11Z G73Z-02Z		N.O. (a接點)		D300 (通電電流1A)
	雙斷開型	G73Z-20Z G73Z-11Z G73Z-02Z		N.C. (b接點)		D300 (通電電流1A)

項目	輔助接點 接觸構造	型號	試驗次數	操作線圈額定值	類別	Listed/ Recognized
繼電器本體 + 輔助接點 模塊套件	單斷開型	G7Z-4A-20Z-R G7Z-4A-11Z-R G7Z-4A-02Z-R G7Z-3A1B-20Z-R G7Z-3A1B-11Z-R G7Z-3A1B-02Z-R G7Z-2A2B-20Z-R G7Z-2A2B-11Z-R G7Z-2A2B-02Z-R	80,000次	12、24V DC	NLDX2、 NLDX8	Recognized
			100,000次
			100,000次
			―
			100,000次
			―
	雙斷開型	G7Z-4A-20Z G7Z-4A-11Z G7Z-4A-02Z G7Z-3A1B-20Z G7Z-3A1B-11Z G7Z-3A1B-02Z G7Z-2A2B-20Z G7Z-2A2B-11Z G7Z-2A2B-02Z	80,000次	12、24V DC	NLDX2、 NLDX8	Recognized
			100,000次
			100,000次
			―
			100,000次
			―
繼電器本體	―	G7Z-4A G7Z-3A1B G7Z-2A2B	80,000次	12、24V DC	NLDX2、 NLDX8	Recognized
			100,000次
			100,000次
			100,000次


輔助接點 模塊	單斷開型	G73Z-20Z-R G73Z-11Z-R G73Z-02Z-R	―	―	NLDX2、 NLDX8	Recognized
	單斷開型	G73Z-20Z-R G73Z-11Z-R G73Z-02Z-R		―	NLDX2、 NLDX8
	雙斷開型	G73Z-20Z G73Z-11Z G73Z-02Z		―	NLDX2、 NLDX8
	雙斷開型	G73Z-20Z G73Z-11Z G73Z-02Z		―	NLDX2、 NLDX8

項目	輔助接點 接觸構造	型號	極數	接點額定值
繼電器本體 + 輔助接點 模塊套件	單斷開型	G7Z-4A-20Z-R G7Z-4A-11Z-R G7Z-4A-02Z-R G7Z-3A1B-20Z-R G7Z-3A1B-11Z-R G7Z-3A1B-02Z-R G7Z-2A2B-20Z-R G7Z-2A2B-11Z-R G7Z-2A2B-02Z-R	4極+2極 (繼電器本體+ 輔助接點)	N.O. (a接點)	繼電器本體	AC-1：40A 440V 50/60Hz AC-3：16A 440V 50/60Hz DC-1：5 A 110V
				N.O. (a接點)	輔助接點	AC-15：0.3A 440V 50/60Hz DC-13：0.3A 110V
				N.C. (b接點)	繼電器本體	AC-1：25 A 440V 50/60Hz DC-1：5 A 110V
				N.C. (b接點)	輔助接點	AC-15：0.3A 440V 50/60Hz DC-13：0.3A 110V
	雙斷開型	G7Z-4A-20Z G7Z-4A-11Z G7Z-4A-02Z G7Z-3A1B-20Z G7Z-3A1B-11Z G7Z-3A1B-02Z G7Z-2A2B-20Z G7Z-2A2B-11Z G7Z-2A2B-02Z		N.O. (a接點)	繼電器本體	AC-1：40A 440V 50/60Hz AC-3：16A 440V 50/60Hz DC-1：5 A 110V
				N.O. (a接點)	輔助接點	AC-15：0.5 A 440V 50/60Hz DC-13：0.5 A 110V
				N.C. (b接點)	繼電器本體	AC-1：25 A 440V 50/60Hz DC-1：5 A 110V
				N.C. (b接點)	輔助接點	AC-15：0.5 A 440V 50/60Hz DC-13：0.5 A 110V
繼電器本體	―	G7Z-4A G7Z-3A1B G7Z-2A2B	4極 (繼電器本體)	N.O. (a接點)	(繼電器本體)	AC-1：40A 440V 50/60Hz AC-3：16A 440V 50/60Hz DC-1：5 A 110V
繼電器本體	―	G7Z-4A G7Z-3A1B G7Z-2A2B	4極 (繼電器本體)	N.C. (b接點)	(繼電器本體)	AC-1：25 A 440V 50/60Hz DC-1：5 A 110V
輔助接點 模塊	單斷開型	G73Z-20Z-R G73Z-11Z-R G73Z-02Z-R	2極 (輔助接點 模塊)	N.O. (a接點)	(輔助接點)	AC-15：0.3A 440V 50/60Hz DC-13：0.3A 110V
	單斷開型	G73Z-20Z-R G73Z-11Z-R G73Z-02Z-R		N.C. (b接點)		AC-15：0.3A 440V 50/60Hz DC-13：0.3A 110V
	雙斷開型	G73Z-20Z G73Z-11Z G73Z-02Z		N.O. (a接點)		AC-15：0.5 A 440V 50/60Hz DC-13：0.5 A 110V
	雙斷開型	G73Z-20Z G73Z-11Z G73Z-02Z		N.C. (b接點)		AC-15：0.5 A 440V 50/60Hz DC-13：0.5 A 110V

項目	輔助接點接觸構造	型號	標準號	認證號
繼電器本體+ 輔助接點模塊套件	單斷開型	G7Z-4A-20Z-R G7Z-4A-11Z-R G7Z-4A-02Z-R G7Z-3A1B-20Z-R G7Z-3A1B-11Z-R G7Z-3A1B-02Z-R G7Z-2A2B-20Z-R G7Z-2A2B-11Z-R G7Z-2A2B-02Z-R	GB/T 14048.4	2009010304361493
繼電器本體+ 輔助接點模塊套件	雙斷開型	G7Z-4A-20Z G7Z-4A-11Z G7Z-4A-02Z G7Z-3A1B-20Z G7Z-3A1B-20Z G7Z-3A1B-11Z G7Z-3A1B-02Z G7Z-2A2B-20Z G7Z-2A2B-11Z G7Z-2A2B-02Z	GB 14048.4
繼電器本體	―	G7Z-4A G7Z-3A1B G7Z-2A2B	GB/T 14048.4

麻豆精产国品,国产精品18久久久,av天堂亚洲国产av,一本色综合亚洲精品蜜桃冫

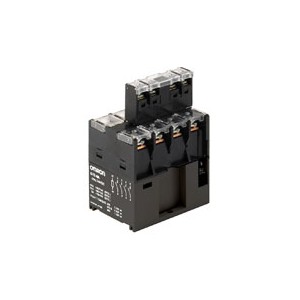

歐姆龍繼電器功率繼電器 G7Z系列設置內置用 G7Z-2A2B-11Z 4極+2極

額定規格

操作線圈

開關部（接點部）

繼電器本體

輔助接點模塊

性能

國際標準認證

UL標準認證（文件No.E41643）

CSA標準認證（CSA認證在cUL取得）
TUV標準認證 (標準號 EN60947-4-1、認證號 R50079155）

CCC認證
