能效

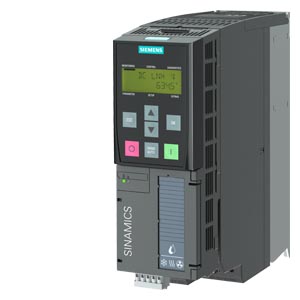

SINAMICS G120XA 可提高整個過程鏈的效率，***大降低能耗。該變頻器標配有集成硬件及軟件功能。主要功能特性如下：

• 功率單元配有直流環節電抗器，由于具有**的變頻器拓?fù)�，有功功率成分極高 – 對于相同的驅動功率，該變頻器所需的進線電流低于類似變頻器
• 由于具有閉環控制模式 U/f (ECO) 和無編碼器矢量控制模式 (SLVC)，電機電流可根據當前負載狀況自動調整，從而磁通降低，在部分負載狀況下可實現高達 5 % 的節約
• 取決于過程設定值的休眠模式
• **率 η ≥ 98 %

使用操作員面板執行專門調試與操作

• 通過默認設置和圖形用戶界面，無需變頻器方面的專門知識，即可進行現場調試
• **功能：SINAMICS SD 存儲卡用于參數預設置和變頻器數據組的復制
• 數據備份便于設備更換
• 變頻器的調試/診斷和控制

靈活部署集成的功能

• 適用于框架尺寸 FSA 至 FSG 的本地控制任務的 PLC 功能
  靈活使用集成功能塊→無需額外的外部組件
• 四個集成 PID 控制器
  分布式閉環控制用于實現獨立于電機的過程控制，無需上層控制器 (PLC)
• 三個可自由編程的數字式定時開關
  控制可自由選擇的每日和每周程序

在廣泛的應用中靈活部署

• 帶分開的電位組的隔離數字量輸入
• 隔離模擬量輸入
  • 避免電位轉移
  • EMC 兼容設計，無需附加組件，滿足過程工業要求
• 直接連接推薦的可選 PTC、KTY 和 Pt1000 溫度編碼器
• 通過可選 SINAMICS G120X I/O 擴展模塊，并使用 PROFINET、EtherNet/IP 控制單元將 Pt1000/Ni1000 溫度編碼器直接連接到 SINAMICS G120XA
• 使用一個自由的模擬量輸入和輸出，連接和評估推薦的可選 Pt100 溫度編碼器
• 靜態或脈沖信號 2/3 線制控制，可通過數字量輸入進行通用控制
• 230 V AC 繼電器
  • 輔助裝置直接控制單元，如電抗器或閥門執行器
• X9 端子排，適合框架尺寸為 FSH 和 FSJ 的裝置（315 kW 至 560 kW）
  • 外部 24-V-DC 電源的輸入
  • 外部報警/故障輸入
  • EMERGENCY OFF/EMERGENCY STOP 的輸入
  • 24 V DC 輸出
  • 主接觸器的控制
  • 反饋消息“DC link charged”（直流環節已充電）
• 環境溫度
  • -20 °C 至 +55 °C：PROFINET、EtherNet/IP，框架尺寸 FSA 至 FSG
  • -20 °C 至 +60 °C:USS、Modbus RTU、BACnet MS/TP，框架尺寸 FSA 至 FSG
  • 0 °C 至 +50 °C:框架尺寸 FSH 和 FSJ
• 可卸下的操作員面板
  • 防止非法訪問
  • 通過顏色來指示運行狀態
• 適和惡劣環境條件的型號
  • 符合 IEC 60721-3-3 的環境等級/有害化學物質等級 Class 3C2 的 PCB 漆層2002
