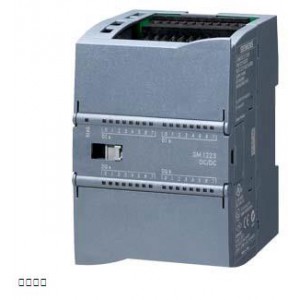

SIMATIC S7-1200，數字量 I/O SM 1223，16DI/16DO， 16DI 24V DC，灌電流/拉電流， 16DO，晶體管 0.5 A |
| 一般信息 |
| 產品類型標志 |
SM 1223，DI 16x24 VDC，DQ 16x24 VDC |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 來自背板總線 DC 5 V，***大值 |
185 mA |
| 數字輸入端 |
| ● 來自負載電壓 L+（空載），***大值 |
4 mA; 每個通道 |
| 輸出電壓 / 標題 |
| 測量變頻器的供電電壓 / 標題 |
| ● 產品功能 / 測量變頻器供電電壓 |
是 |
| 功率損失 |
| 功率損失，典型值 |
4.5 W |
| 數字輸入 |
| 數字輸入端數量 |
16 |
| ● 在組件中 |
2 |
| 輸入特性符合 IEC 61131，類型 1 |
是 |
| 可同時控制的輸入端數量 |
| 所有安裝位置 |
| — ***高可達 40 ℃，***大值 |
16 |
| 水平安裝位置 |
| — ***高可達 40 ℃，***大值 |
16 |
| — ***高可達 50 ℃，***大值 |
16 |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
16 |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
1 mA 時 DC 5 V |
| ● 對于信號“1” |
15 V DC，當為 2.5 mA 時 |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
1 mA |
| ● 對于信號 “1”，***小值 |
2.5 mA |
| ● 對于信號“1”，典型值 |
4 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇 |
| 對于報警輸入端 |
| — 可參數化 |
是 |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
300 m |
| 數字輸出 |
| 數字輸出端數量 |
16 |
| ● 在組件中 |
1 |
| 短路保護 |
否; 外部預設 |
| 感應式關閉電壓的限制 |
L+ (-48 V) |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
0.5 A |
| ● 照明負載時的***大值 |
5 W |
| 輸出電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0”的***大值 |
0.1 V; 附帶 10 kOhm 負載 |
| ● 對于信號 “1”，***小值 |
DC 20 V |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.5 A |
| ● 針對信號“1”的允許范圍，***大值 |
0.5 A |
| ● 針對信號“0”的剩余電流，***大值 |
10 µA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
50 µs |
| ● 從 ”1” 到“0”，***大值 |
200 µs |
| 輸出端的總電流（每組） |
| 水平安裝位置 |
| — ***高可達 50 ℃，***大值 |
8 A; 每個零線的電流 |
| 繼電器輸出端 |
| 觸點的通斷能力 |
| — 電感負載時的***大值 |
0.5 A |
| — 照明負載時的***大值 |
5 W |
| — 電阻負載時的***大值 |
0.5 A |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
150 m |
| 報警/診斷/狀態信息 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷顯示 LED |
| ● 用于輸入端狀態 |
是 |
| ● 用于輸出端狀態 |
是 |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道之間，分組點數 |
2 |
| 數字輸出電位隔離 |
| ● 在通道之間，分組點數 |
1 |
| ● 在通道和背板總線之間 |
AC 500 V |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| CSA 許可 |
是 |
| UL 許可 |
是 |
| cULus |
是 |
| FM 許可 |
是 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| 船舶建造許可 |
是 |
| 環境要求 |
| 露天情況下 |
| ● ***大落差 |
0.3 m; 五個，在發貨包裝內 |
| 運行中的環境溫度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| ● 水平安裝，***小值 |
-20 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-20 °C |
| ● 垂直安裝，***大值 |
50 °C |
| ● 允許溫度變化 |
5°C 至 55°C，3°C/分鐘 |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 氣壓符合 IEC 60068-2-13 標準要求 |
| ● 存放/運輸，***小值 |
660 hPa |
| ● 存放/運輸，***大值 |
1 080 hPa |
| 相對空氣濕度 |
| ● 25 °C 時無冷凝運行，***大值 |
95 % |
| 連接技術 / 標題 |
| 需要的前置插頭 |
是 |
| 機械/材料 |
| 外殼材料（正面） |
|
| ● 塑料 |
是 |
| 尺寸 |
| 寬度 |
70 mm |
| 高度 |
100 mm |
| 深度 |
75 mm |
| 重量 |
| 重量，約 |
310 g |
