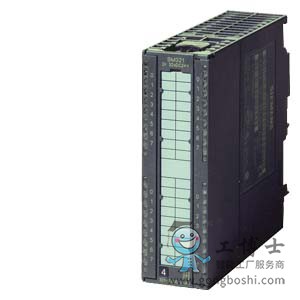

6ES7331-1KF02-0AB0
(EAN: 4025515078425 / UPC: 662643523676)
SM331, 8AI, 13BIT
 |
SIMATIC S7-300，模擬輸入 SM 331，電位隔離 8模擬輸入，分辨率 13 位 U/I/電阻/Pt100， NI100，NI1000，LG-NI1000， PTC/KTY， 66ms 轉換時間； 1個 40針 |
| 輸入電流 |
| 來自背板總線 DC 5 V，***大值 |
90 mA |
| 功率損失 |
| 功率損失，典型值 |
0.4 W |
| 模擬輸入 |
| 模擬輸入端數量 |
8 |
| ● 測量電阻時 |
8 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
30 V; 12 V 持續電壓，***大 1 s 內 30 V |
| 電流輸入允許的輸入電流（毀壞限制），***大值 |
40 mA |
| 輸入范圍 |
| ● 電壓 |
是的 |
| ● 電流 |
是的 |
| ● 熱電偶 |
不 |
| ● 電阻溫度計 |
是的 |
| ● 電阻 |
是的 |
| 輸入范圍（額定值），電壓 |
| ● 0 至 +10 V |
是的 |
| — 輸入電阻（0 至 10 V） |
100 k |
| ● 1 V 至 5 V |
是的 |
| — 輸入電阻（1 V 至 5 V） |
100 k |
| ● 1 V 至 10 V |
不 |
| ● -1 V 至 +1 V |
是的 |
| — 輸入電阻（-1 V 至 +1 V） |
100 k |
| ● -10 V 至 +10 V |
是的 |
| — 輸入電阻（-10 V 至 +10 V） |
100 k |
| ● -2.5 V 至 +2.5 V |
不 |
| ● -250 mV 至 +250 mV |
不 |
| ● -5 V 至 +5 V |
是的 |
| — 輸入電阻（-5 V 至 +5 V） |
100 k |
| ● -50 mV 至 +50 mV |
是的 |
| — 輸入電阻（-50 mV 至 +50 mV） |
100 k |
| ● -500 mV 至 +500 mV |
是的 |
| — 輸入電阻（-500 mV 至 +500 mV） |
100 k |
| ● -80 mV 至 +80 mV |
不 |
| 輸入范圍（額定值），電流 |
| ● 0 至 20 mA |
是的 |
| — 輸入電阻（0 至 20 mA） |
100 |
| ● -10 mA 至 +10 mA |
不 |
| ● -20 mA 至 +20 mA |
是的 |
| — 輸入電阻（-20 mA 至 +20 mA） |
100 |
| ● -3.2 mA 至 +3.2 mA |
不 |
| ● 4 mA 至 20 mA |
是的 |
| — 輸入電阻（4 mA 至 20 mA） |
100 |
| 輸入范圍（額定值），熱電偶 |
| ● 類型 B |
不 |
| ● 類型 C |
不 |
| ● 類型 E |
不 |
| ● 類型 J |
不 |
| ● 類型 K |
不 |
| ● 類型 L |
不 |
| ● 類型 N |
不 |
| ● 類型 R |
不 |
| ● 類型 S |
不 |
| ● 類型 T |
不 |
| ● 類型 U |
不 |
| ● 類型 TXK/TXK(L) 符合 GOST |
不 |
| 輸入范圍（額定值），電阻溫度計 |
| ● Cu 10 |
不 |
| ● Ni 100 |
是的; 標準/氣候 |
| — 輸入電阻 (Ni 100) |
100 M |
| ● Ni 1000 |
是的 |
| — 輸入電阻 (Ni 1000) |
100 M |
| ● LG-Ni 1000 |
是的; 標準/氣候 |
| — 輸入電阻 (LG-Ni 1000) |
100 M |
| ● Ni 120 |
不 |
| ● Ni 200 |
不 |
| ● Ni 500 |
不 |
| ● Pt 100 |
是的; 標準/氣候 |
| — 輸入電阻 (Pt 100) |
100 M |
| ● Pt 1000 |
不 |
| ● Pt 200 |
不 |
| ● Pt 500 |
不 |
| 輸入范圍（額定值），電阻 |
| ● 0 至 150 歐姆 |
不 |
| ● 0 至 300 歐姆 |
不 |
| ● 0 至 600 歐姆 |
是的 |
| — 輸入電阻（0 至 600 歐姆） |
100 M |
| ● 0 至 6000 歐姆 |
是的 |
| — 輸入電阻（0 至 6000 歐姆） |
100 M |
| 熱電偶 (TC) |
| 溫度補償 |
| — 可參數化 |
不 |
| — 內部溫度補償 |
不 |
| — 使用補償盒進行的外部溫度補償 |
不 |
| 特性線性化 |
| ● 可參數化 |
是的 |
| — 對于熱電偶 |
否 |
| — 用于電阻溫度計 |
是；Pt100 標準/氣候；Ni100 標準/氣候；Ni1000 標準/氣候；LG-Ni1000 標準/氣候 |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m; 50 mV 時***大值為 50 m |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
13 bit |
| ● 可參數化的集成時間 |
是的; 60 / 50 ms |
| ● 基本轉換時間 (ms) |
66 / 55 ms |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
50 / 60 Hz |
| 傳感器 |
| 信號傳感器連接 |
| ● 用于電壓測量 |
是的 |
| ● 對于作為兩線制測量變送器時的電流測量 |
是的; 附帶外部供電 |
| ● 對于作為四線制測量變送器時的電流測量 |
是的 |
| ● 對于利用兩線制接口進行的電阻測量 |
是的 |
| ● 對于利用三線制接口進行的電阻測量 |
是的 |
| ● 對于利用四線制接口進行的電阻測量 |
是的 |
| 誤差/精度 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
0.6 %; ±0.6% (±5V，10V，1-5V，0-10V；±0.5%（±50mV，500mV，1V |
| ● 電流，與輸入范圍有關，(+/-) |
0.5 %; ±20 mA，0 至 20 mA，4 至 20 mA |
| ● 電阻，與輸入范圍有關，(+/-) |
0.5 %; 0 至 6 千歐姆，0 至 600 千歐姆 |
| ● 熱電阻，與輸入范圍有關，(+/-) |
1 K（Pt100，Ni100，氣候；Ni1000，LG-Ni1000，標準；Ni1000，LG-Ni1000，氣候）；1.2 K（Pt100，Ni100，標準） |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.4 %; 0.4 % (±5 V、10 V、1 至 5 V、0 至 10 V)；0.3 % (±50 mV、500 mV、1 V) |
| ● 電流，與輸入范圍有關，(+/-) |
0.3 %; ±20 mA，0 至 20 mA，4 至 20 mA |
| ● 電阻，與輸入范圍有關，(+/-) |
0.3 %; 0 至 6 千歐姆，0 至 600 千歐姆 |
| ● 熱電阻，與輸入范圍有關，(+/-) |
1 開爾文（Pt100，Ni100，標準）；0.8 開爾文（Pt100，Ni100，氣候；Ni1000，LG-Ni1000，標準；Ni1000，LG-Ni1000，氣候） |
| 報警/診斷/狀態信息 |
| 診斷功能 |
不 |
| 報警 |
| ● 診斷報警 |
不 |
| ● 極限值報警 |
不 |
| 診斷 |
| ● 診斷信息可讀 |
不 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
不 |
| 電位隔離 |
| 模擬輸入電位隔離 |
| ● 在通道之間 |
不 |
| ● 在通道和背板總線之間 |
是的 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 連接技術 / 標題 |
| 需要的前置插頭 |
40 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
117 mm |
| 重量 |
| 重量，約 |
250 g |
