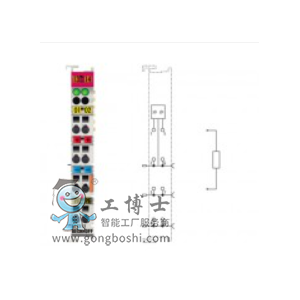

KL2712, KL2722, KL2732 | 2 通道雙向可控硅輸出端子模塊， 12…230 V AC

KL2712 和 KL2722 輸出端子模塊使用電源開關控制 12 V 到 230 V AC 主電壓。開關元件是雙向可控硅元件，連接到電源觸點電位，作為一種半導體開關，具有經久耐用的優點。數字量輸出的穩定負載容量*大可達 0.5 A (KL2712) 或 1 A (KL2722)。KL2712 端子模塊具有兩個獨立的輸出，其信號狀態由 LED 指示。KL2722 和 KL2732 各有 2 個互鎖輸出，它們的區別在于電源觸點的連接接口不同。KL2732 允許接入 2 個無源開關。所有輸出都通過一個 LED 指示其邏輯狀態。KL2722 *適合連接需要反轉的電機。

技術參數	KL2712 | KS2712	KL2722 | KS2722	KL2732 | KS2732
輸出點數	2 個閉合觸點	2 個閉合觸點，互鎖	2 個閉合觸點（無電源觸點）
額定負載電壓	12…230 V AC
輸出電流	每通道 0.01…0.5 A 連續負載	1 A（漏電流：典型值 0.8 mA，*大 1.5 mA）	1 A（漏電流：典型值 0.8 mA，*大 1.5 mA）
頻率范圍	47…63 Hz
浪涌電壓保護	> 275 V
峰值電流	40 A (16 ms), 1.5 A (30 s)	40 A (16 ms), 3 A (30 s)	40 A (16 ms), 3 A (30 s)
接通時間	0.1 ms	0.1…10 ms, 過零檢測	0.1…10 ms, 過零檢測
關斷時間	T/2
*大殘余電壓	1.5 V	1.5 V (60 mA…1 A), 150 Ω (< 60 mA)	1.5 V (60 mA…1 A), 150 Ω (< 60 mA)
電氣隔離	500 Vrms (K-bus/場電壓), 3,750 V AC (1 min.)
K-bus 電流消耗	10 mA
過程映像中的位寬	2 個輸出位
組態	無地址或組態設置
重量	約 55 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95%，無冷凝
抗振/抗沖擊性能能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2 /EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
可插拔接線	適用于所有 KSxxxx 總線端子模塊

專用端子模塊
KL2722-0010	無通道互鎖，總電流為 1 A
KL2732-0010	無通道互鎖，總電流為 1 A
