HSWX自收纜細井水位計應用恒力彈簧平衡原理，由恒力裝置及編碼器等部件組成。當被測水位高度發生位置變化時，水對浮子的浮力變化，彈簧組件轉動，收進或放出鋼絲繩，帶動編碼器轉動，輸出當前水位的相應高度。

編碼器可根據用戶需要輸出并行格雷碼、4~20mA電流信號值、485信號或SSI信號。本裝置安裝方便、適應性強、結構合理、體積小、分辨率高、 壽命長，有掉電后信號跟蹤記憶功能。它能夠長期用于液位測量并能保證性能的穩定可靠。

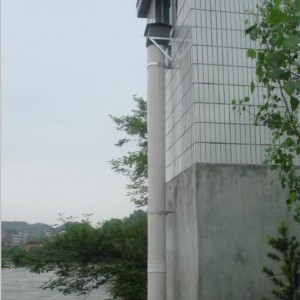

廣泛使用于對江河湖泊、水庫、船閘、水庫、水電站、水文站、水廠、以及石油化工等地表水或地下水的水位測量。

二、主要技術指標:

1、  基本參數

a、測量范圍：0-5、10、20、40米，按要求；

b、水位變率：< 100厘米/分

c、分辨力：1cm

d、水位輪啟動力矩：< 100克·厘米（0.0098N·m）

e、測量準確度：≤±2cm或0.2%F·S

2、  機械參數

a、水位輪工作周長：32cm

b、測量纜：Φ1.0mm不銹鋼纜

c、浮子直徑：5cm，7.5cm

3、  電參數

a、格雷碼輸出：10-13位

b、輸出形式：接點通斷輸出  接觸電阻：≤0.5Ω；絕緣電阻：≥10MΩ

4、  通信接口（選裝）

    a、格雷碼輸出（B）

b、RS485接口：MODBUS-RTU協議（M）

c、4～20mA模擬量信號輸出（A）

5、  使用環境

a、環境溫度：-30℃～85℃

b、相對濕度；<95%(40℃)

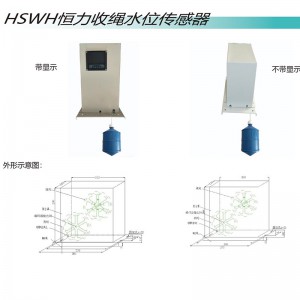

c、尺寸：外形尺寸：長304寬197高303mm

底板安裝固定孔：長275mmx寬150mm，4-M5x25螺釘

d、電源電壓：12-24VDC

三、工作原理

儀器結構、工作原理：

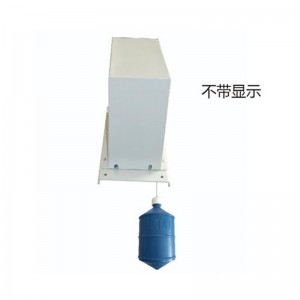

本儀器由浮子、鋼絲繩、恒力機構、測輪、傳感器、箱體、輸出插座等部分構成。
