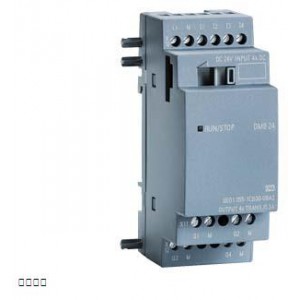

SIPLUS LOGO! DM8 24 基于 6ED1055-1CB00-0BA2 帶防腐蝕涂層， -40 - +70°C， -25°C 條件下開機， 擴展模塊， SV/輸入/輸出：24V/24V/變壓器， 4 數字輸入/4 數字輸出 用于 LOGO! 8 |
| 安裝方式/安裝 |
| 安裝 |
在帽形軌道 35 mm 上，2 個部件單元寬度 |
| 電源電壓 |
| 額定值 (DC) |
|
| ● DC 24 V |
是 |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 數字輸入 |
| 數字輸入端數量 |
4 |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| ● 對于信號“0” |
< 5 V DC |
| ● 對于信號“1” |
> 12 V DC |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
0.88 mA |
| ● 對于信號“1”，典型值 |
4 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 從“0”到“1”時，***大值 |
1.5 ms |
| — 從“1”到“0”時，***大值 |
1.5 ms |
| 數字輸出 |
| 數字輸出端數量 |
4 |
| 短路保護 |
是 |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.3 A |
| 兩個輸出端并聯 |
| ● 用于增加功率 |
否 |
| 開關頻率 |
| ● 電阻負載時的***大值 |
10 Hz |
| ● 電感負載時的***大值 |
0.5 Hz |
| 繼電器輸出端 |
| 觸點的通斷能力 |
| — 連續熱電流，***大值 |
0.3 A |
| EMV |
| 依據 EN 55 011 標準抑制無線電干擾輻射 |
| ● 極限值等級 B 適用于居民區中的應用 |
是 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
-40 °C; = Tmin；啟動 @ -25 °C |
| ● ***大值 |
70 °C; Tmax；Tmax > +55 °C 每輸出端***大負載 0.2 A |
| ● 冷啟動時的***小值 |
-25 °C; 包括允許凝露/凍結（在凝露狀態下不得調試） |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m |
| ● 環境溫度-氣壓-安裝高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K) |
| 相對空氣濕度 |
| ● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 |
100 %; RH 包括凝露/凍結（在凝露狀態下不得進行開機調試），水平安裝 |
| 堅實性 |
| 冷卻劑和潤滑劑 |
| — 對市售冷卻劑和潤滑劑耐用 |
是; 空氣中有柴油和油滴 |
| 用于地點位置固定的工業設備 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3S4 級，包括沙子、粉塵；* |
| 用于船上 / 海上 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6S3 級，包括沙子、粉塵；* |
| 可應用于工業過程技術 |
| — 對化學活性物質具有耐受性，符合 EN 60654-4 |
是; 3 級（三氯乙烯除外） |
| — 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 |
是; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油） |
| 備注 |
| — 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ |
| 保形涂料 |
| ● 對裝配好的電路板涂層，根據 EN 61086 |
是; 等級 2 可實現高可靠性 |
| ● 抗污染的保護，根據 EN 60664-3 |
是; 保護類型 1 |
| ● 軍用測試，根據 MIL-I-46058C，修訂版 7 |
是; 使用期間涂層可能褪色 |
| ● 印刷電路板組件用電氣絕緣化合物的合格性和性能，根據 IPC-CC-830A |
是; 保形涂料，A 類 |
| 尺寸 |
| 寬度 |
35.5 mm |
| 高度 |
90 mm |
| 深度 |
58 mm |
