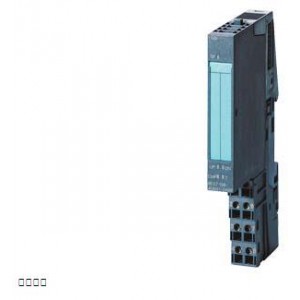

SIMATIC DP，電子模塊 用于 ET 200S，1 SI 串行接口 單通道，15mm 結構寬度 RS-232/422，485 ASCII，3964R |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 反極性保護 |
是 |
| 輸入電流 |
| 來自電源電壓 L+，***大值 |
120 mA |
| 來自背板總線 DC 3.3 V，***大值 |
10 mA |
| 功率損失 |
| 功率損失，典型值 |
1.2 W |
| 存儲器 |
| 標準塊 |
5 100 byte; S_SEND 2700, S_RCV 2400, S_XON 2600, S_RTS 2600, S_V24 2700, S_VSTAT 1800, S_VSET 1800 |
| 接口 |
| 接口數量 |
1 |
| 點對點聯結 |
| 集成協議驅動器 |
| — 3964 (R) |
是 |
| — ASCII |
是 |
| 報文長度，***大值 |
| — 3964 (R) |
224 byte |
| — ASCII |
224 byte |
| 傳輸速率，RS 422/485 |
| — 使用 3964 (R) 協議，***大值 |
115.2 kbit/s; 半雙工： 110、300、600、1200、2400、4800、9600、19200、38400、57600、76800、115200 bps |
| — 使用 ASCII 協議，***大值 |
115.2 kbit/s; 全雙工：110、300、600、1200、2400、4800、9600、19200、38400、57600、76800、115200 bps |
| 傳輸速率，RS 232 |
| — 使用 3964 (R) 協議，***大值 |
115.2 kbit/s; 半雙工： 110、300、600、1200、2400、4800、9600、19200、38400、57600、76800、115200 bps |
| — 使用 ASCII 協議，***大值 |
115.2 kbit/s; 全雙工：110、300、600、1200、2400、4800、9600、19200、38400、57600、76800、115200 bps |
| 信號 |
| — RS 232C |
RS 232C 信號：8 (TxD, RxD, RTS, CTS, DTR, DSR, DCD, PE) |
| — RS 422 |
TxD(A)，RxD(A)，TxD(B)，RxD(B)，GND |
| — RS 485 |
R/T(A)，R/T(B)，GND |
| 字符幀（可調整） |
| — 每個字符的位數 |
7 或 8 |
| — 起始位/停止位數量 |
1 或 2 |
| — 每個字符幀的位數 |
10 |
| — 奇偶校驗 |
無、偶數、奇數、任意 |
| 每個 PLC 掃描循環的數據量 |
| — 發送 |
32 byte; 從 6ES7151-1AA04-0AB0 起使用標準 IM 151-1；從 6ES7151-1BA01-0AB0 起使用高性能 IM 151-1；否則是 8 字節 |
| — 接收 |
32 byte; 從 6ES7151-1AA04-0AB0 起使用標準 IM 151-1；從 6ES7151-1BA01-0AB0 起使用高性能 IM 151-1；否則是 8 字節 |
| 物理接口 |
| RS 232 |
| ● 導線長度，***大值 |
15 m |
| RS 485 |
| ● 導線長度，***大值 |
1 200 m |
| 報警/診斷/狀態信息 |
| 診斷顯示 LED |
| ● 接收 RxD |
是 |
| ● 發送 TxD |
是 |
| ● 累積故障 SF（紅色） |
是 |
| 電位隔離 |
| 接口電位隔離 |
| ● 在 RS 422/485 和內部電源之間 |
是 |
| ● 在 RS 232 和內部電源之間 |
是 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
0 °C |
| ● ***大值 |
60 °C |
| 尺寸 |
| 寬度 |
15 mm |
| 高度 |
81 mm |
| 深度 |
52 mm |
| 重量 |
| 重量，約 |
50 g |
