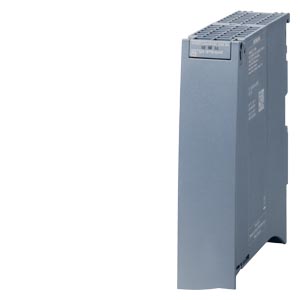

SIMATIC S7-1500 數字輸入/輸出模塊， DI 32x24V DC BA SNK / SRC， 32 條通道，每組 16 條， 輸入延時，典型 3.2ms 輸入端類型 3(IEC 61131)， P/M 讀取， DQ 32X24V DC/0.3A SNK BA； 32 條通道，每組 16 條； 60°C 時，每組 2A； M 寫入；35mm 寬； 電纜和終端塊可作為 附件單獨訂購 |
| 一般信息 |
| 產品類型標志 |
DI 32x24VDC / DQ 32x24VDC/0.3A SNK BA |
| 硬件功能狀態 |
FS01 以上版本 |
| 固件版本 |
V1.0.0 |
| ● 可更新固件 |
是 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否 |
| ● 按優先級啟動 |
否 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V16，帶 HSP 0319 / V17 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
V1.0 / V5.1 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
V2.35 / - |
| 運行模式 |
| ● DI |
是 |
| ● 計數器 |
否 |
| ● DQ |
是 |
| ● 帶節能功能的 DQ |
否 |
| ● PWM |
否 |
| ● 凸輪控制（比較值轉換） |
否 |
| ● 過采樣 |
否 |
| ● MSI |
是 |
| ● MSO |
是 |
| ● 集成操作循環計數器 |
否 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是; 通過每組 4 A 的內部保險絲 |
| 電源導線的外部保險裝置（推薦） |
輸入側：LS 開關 24 V DC / 4 A，脫扣特性型式 B 或 C；輸出側：LS 開關 24 V DC / 6 A，脫扣特性型式 B |
| 輸入電流 |
| 耗用電流，***大值 |
45 mA; 無負載 |
| 輸出電壓 / 標題 |
| 額定值 (DC) |
24 V |
| 功率 |
| 來自背板總線的功率輸出 |
0.6 W |
| 功率損失 |
| 功率損失，典型值 |
4.7 W |
| 數字輸入 |
| 數字輸入端數量 |
32 |
| 可編程的數字輸入端 |
否 |
| 源型輸入/漏性輸入 |
是 |
| 輸入特性符合 IEC 61131，類型 3 |
是 |
| 可同時控制的輸入端數量 |
| ● 可同時控制的輸入端數量 |
32 |
| 水平安裝位置 |
| — ***高可達 60 ℃，***大值 |
32 |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
16 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-5 ... +5 V（參考電位是 COM） |
| ● 對于信號“1” |
-11 ... -30 V；+11 ... +30 V（參考電位是 COM） |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
2.7 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
否 |
| — 從“0”到“1”時，***小值 |
3 ms |
| — 從“0”到“1”時，***大值 |
4 ms |
| — 從“1”到“0”時，***小值 |
3 ms |
| — 從“1”到“0”時，***大值 |
4 ms |
| 對于報警輸入端 |
| — 可參數化 |
否 |
| 用于技術功能 |
| — 可參數化 |
否 |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 數字輸出 |
| 數字輸出類型 |
晶體管 |
| 數字輸出端數量 |
32 |
| M 開關 |
是 |
| P 開關 |
否 |
| 可編程的數字輸出端 |
否 |
| 短路保護 |
否; 所需的外部保險絲***高 4 A（每組），脫扣特性類型 B 或 C |
| 感應式關閉電壓的限制 |
L+ (-53 V) |
| 控制數字輸入 |
是 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
0.3 A |
| ● 照明負載時的***大值 |
5 W |
| 負載電阻范圍 |
| ● 下限 |
80 |
| ● 上限 |
10 k |
| 輸出電壓 |
| ● 對于信號 “1”，***小值 |
M+ (0.5 V) |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.3 A |
| ● 針對信號“1”的允許范圍，***大值 |
0.3 A |
| ● 針對信號“0”的剩余電流，***大值 |
0.5 mA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
100 µs |
| ● 從 ”1” 到“0”，***大值 |
500 µs |
| 兩個輸出端并聯 |
| ● 用于邏輯連接 |
是 |
| ● 用于增加功率 |
否 |
| ● 用于冗余控制負載 |
是 |
| 開關頻率 |
| ● 電阻負載時的***大值 |
100 Hz |
| ● 電感負載時的***大值 |
0.5 Hz; 符合 IEC 60947-5-1，DC-13 |
| ● 照明負載時的***大值 |
10 Hz |
| 輸出端的總電流 |
| ● 每個通道的***大電流 |
0.3 A |
| ● 每個組的***大電流 |
2 A |
| ● 每個模塊的***大電流 |
4 A |
| 輸出端的總電流（每個模塊） |
| 水平安裝位置 |
| — ***高可達 60 ℃，***大值 |
4 A |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
4 A |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
1.5 mA |
| 報警/診斷/狀態信息 |
| 診斷功能 |
否 |
| 可接入替代值 |
否 |
| 報警 |
| ● 診斷報警 |
否 |
| ● 維護報警 |
否 |
| ● 過程報警 |
否 |
| 診斷 |
| ● 電源電壓監控 |
否 |
| ● 斷線 |
否 |
| ● 短路 |
否 |
| ● 累積故障 |
否 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● MAINT LED |
否 |
| ● 電源電壓監控 (PWR-LED) |
是; 通過 SIMATIC TOP connect 連接模塊 |
| ● 通道狀態顯示 |
是; 通過 SIMATIC TOP connect 連接模塊 |
| ● 用于通道診斷 |
否 |
| ● 用于模塊診斷 |
否 |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道之間，分組點數 |
16; 32，使用 SIMATIC TOP connect 連接模塊時 |
| ● 在通道和背板總線之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C |
| ● 垂直安裝，***大值 |
40 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
147 mm |
| 深度 |
129 mm |
| 重量 |
| 重量，約 |
250 g |
