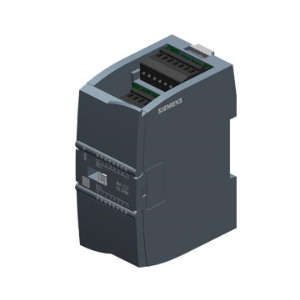

西門子S7-1200系列數字量16輸入16輸出模塊型號6ES7223-1BL32-1XB0
SIMATIC S7-1200，數字量 I/O SM 1223，16 DI/16 DO， 16 個 24V DC 數字輸入；M/P 讀取， 16 個數字輸出端，M 開關 (sinking output)， NPN 晶體管 0.5 A
產品類型標志
SM 1223，數字輸入 16x24VDC，數字輸出 16x 24 VDC Sink
電源電壓
額定值 (DC)
24 V
允許范圍，下限 (DC)
20.4 V
允許范圍，上限 (DC)
28.8 V
輸入電流
來自背板總線 DC 5 V，***大值
185 mA
數字輸入端
● 來自負載電壓 L+（空載），***大值
4 mA; 每個通道
輸出電壓 / 標題
測量變頻器的供電電壓 / 標題
● 產品功能 / 測量變頻器供電電壓
是
功率損失
功率損失，典型值
4.5 W
數字輸入
數字輸入端數量
16
● 在組件中
2
輸入特性符合 IEC 61131，類型 1
是
可同時控制的輸入端數量
所有安裝位置
— ***高可達 40 ℃，***大值
16
水平安裝位置
— ***高可達 40 ℃，***大值
16
— ***高可達 50 ℃，***大值
16
垂直安裝位置
— ***高可達 40 ℃，***大值
16
輸入電壓
● 輸入電壓類型
DC
● 額定值 (DC)
24 V
● 對于信號“0”
1 mA 時 DC 5 V
● 對于信號“1”
15 V DC，當為 2.5 mA 時
輸入電流
● 對于信號“0”，***大值（允許的閉路電流）
1 mA
● 對于信號 “1”，***小值
2.5 mA
● 對于信號“1”，典型值
4 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化
是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇
對于報警輸入端
— 可參數化
是
導線長度
● 屏蔽，***大值
500 m
● 未屏蔽，***大值
300 m
數字輸出
數字輸出端數量
16; 晶體管 M 開關
● 在組件中
1
短路保護
是; 1 至 3.5 A
感應式關閉電壓的限制
45 V，典型值
輸出端的通斷能力
● 電阻負載時的***大值
0.5 A
● 照明負載時的***大值
5 W
輸出電壓
● 額定值 (DC)
24 V
● 對于信號“0”的***大值
L+ - 0.75 V DC，10k 負載
● 對于信號 “1”，***小值
0,5 V
輸出電流
● 對于信號“1”的額定值
0.5 A
● 針對信號“1”的允許范圍，***大值
0.5 A
● 針對信號“0”的剩余電流，***大值
75 µA
電阻負載時的輸出延遲
● 從 “0” 到“1”，***大值
20 µs
● 從 ”1” 到“0”，***大值
350 µs
輸出端的總電流（每組）
水平安裝位置
— ***高可達 50 ℃，***大值
8 A; 每個零線的電流
繼電器輸出端
觸點的通斷能力
— 電感負載時的***大值
0.5 A
— 照明負載時的***大值
5 W
— 電阻負載時的***大值
0.5 A
導線長度
● 屏蔽，***大值
500 m
● 未屏蔽，***大值
150 m
報警/診斷/狀態信息
報警
● 診斷報警
是
診斷顯示 LED
● 用于輸入端狀態
是
● 用于輸出端狀態
是
電位隔離
數字輸入電位隔離
● 在通道之間，分組點數
2
數字輸出電位隔離
● 在通道之間，分組點數
1
● 在通道和背板總線之間
AC 500 V
防護等級和防護類別
防護等級 IP
IP20
標準、許可、證書
CE 標記
是
CSA 許可
是
UL 許可
是
cULus
是
FM 許可
是
RCM（原 C-TICK）
是
KC 許可
是
船舶建造許可
是
環境要求
露天情況下
● ***大落差
0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● ***小值
-20 °C
● ***大值
60 °C
● 水平安裝，***小值
-20 °C
● 水平安裝，***大值
60 °C
● 垂直安裝，***小值
-20 °C
● 垂直安裝，***大值
50 °C
● 允許溫度變化
5°C 至 55°C，3°C/分鐘
運輸/儲存時的環境溫度
● ***小值
-40 °C
● ***大值
70 °C
氣壓符合 IEC 60068-2-13 標準要求
● 存放/運輸，***小值
660 hPa
● 存放/運輸，***大值
1 080 hPa
相對空氣濕度
● 25 °C 時無冷凝運行，***大值
95 %
連接技術 / 標題
需要的前置插頭
是
機械/材料
外殼材料（正面）

● 塑料
是
尺寸
寬度
70 mm
高度
100 mm
深度
75 mm
重量
重量，約
310 g
