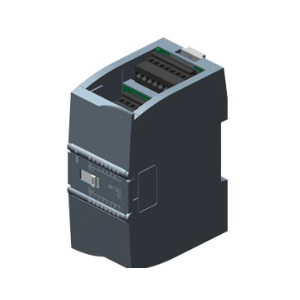

西門子S7-1200系列數字量16輸出模塊型號6ES7222-1BH32-0XB0
SIMATIC S7-1200，數字輸出 SM 1222，16DO，24V DC， 晶體管 0.5 A
產品類型標志
SM 1222，DQ 16x24 VDC/0.5 A
電源電壓
允許范圍，下限 (DC)
20.4 V
允許范圍，上限 (DC)
28.8 V
輸入電流
來自背板總線 DC 5 V，***大值
140 mA
功率損失
功率損失，典型值
2.5 W
數字輸出
數字輸出端數量
16
● 在組件中
1
短路保護
否; 外部預設
感應式關閉電壓的限制
典型值 (L+) -48 V
輸出端的通斷能力
● 電阻負載時的***大值
0.5 A
● 照明負載時的***大值
5 W
輸出電壓
● 額定值 (DC)
24 V
● 對于信號“0”的***大值
0.1 V; 附帶 10 kOhm 負載
● 對于信號 “1”，***小值
DC 20 V
輸出電流
● 對于信號“1”的額定值
0.5 A
● 針對信號“0”的剩余電流，***大值
10 µA
電阻負載時的輸出延遲
● 從 “0” 到“1”，***大值
50 µs
● 從 ”1” 到“0”，***大值
200 µs
輸出端的總電流（每組）
水平安裝位置
— ***高可達 50 ℃，***大值
8 A; 每個零線的電流
導線長度
● 屏蔽，***大值
500 m
● 未屏蔽，***大值
150 m
報警/診斷/狀態信息
報警
● 診斷報警
是
診斷顯示 LED
● 用于輸出端狀態
是
電位隔離
數字輸出電位隔離
● 在通道之間，分組點數
1
● 在通道和背板總線之間
AC 500 V
防護等級和防護類別
防護等級 IP
IP20
標準、許可、證書
CE 標記
是
CSA 許可
是
UL 許可
是
cULus
是
FM 許可
是
RCM（原 C-TICK）
是
KC 許可
是
船舶建造許可
是
環境要求
露天情況下
● ***大落差
0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● ***小值
-20 °C
● ***大值
60 °C
● 水平安裝，***小值
-20 °C
● 水平安裝，***大值
60 °C
● 垂直安裝，***小值
-20 °C
● 垂直安裝，***大值
50 °C
● 允許溫度變化
5°C 至 55°C，3°C/分鐘
運輸/儲存時的環境溫度
● ***小值
-40 °C
● ***大值
70 °C
氣壓符合 IEC 60068-2-13 標準要求
● 存放/運輸，***小值
660 hPa
● 存放/運輸，***大值
1 080 hPa
相對空氣濕度
● 25 °C 時無冷凝運行，***大值
95 %
連接技術 / 標題
需要的前置插頭
是
機械/材料
外殼材料（正面）

● 塑料
是
尺寸
寬度
45 mm
高度
100 mm
深度
75 mm
重量
重量，約
220 g
