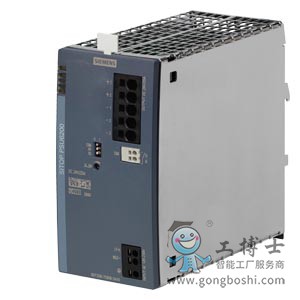

電源 SITOP PSU6200/1AC/DC24V/20A
SITOP PSU6200 24 V/20 A 調節型電源 輸入：120 - 230 V AC （110 V-240 V DC） 輸出：24 V DC/20 A 含診斷界面 |
| 輸入 |
| 電網的形狀 |
單相交流或直流 |
| 供電電壓 AC 時 |
|
| ● ***小額定值 |
120 V |
| ● ***大額定值 |
230 V |
| ● 初始值 |
85 V |
| ● 終值 |
264 V |
| 供電電壓 |
|
| ● DC 時 |
110 ... 240 V |
| 輸入電壓 |
|
| ● DC 時 |
85 ... 275 V |
| 輸入端規格 超廣域輸入 |
是的 |
| 過電壓的過載能力 |
300 V AC 30 s |
| 工作條件 斷電橋接方式 |
Vin = 230 V時 |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 |
25 ms |
| 工作條件 斷電橋接方式 |
Vin = 230 V時 |
| 電網頻率 |
|
| ● 1 額定值 |
50 Hz |
| ● 2 額定值 |
60 Hz |
| 電網頻率 |
47 ... 63 Hz |
| 輸入電流 |
|
| ● 輸入電壓額定值為 120 V 時 |
4.3 A |
| ● 輸入電壓額定值為 230 V 時 |
2.3 A |
| 電流限制 接通電流 25 °C 時 ***大值 |
12 A |
| 保險絲規格 |
10 A |
| ● 電源線內 |
小型斷路器，從 6 A 特性 B 至 16 A 特性 C 或者斷路器 3RV2011-1HA10（設置8A）或者 3RV2711-1HD10 (UL 489) |
| 輸出 |
| 電壓波形 輸出端上 |
調節后、零電位直流電壓 |
| 輸出端數量 |
1 |
| 輸出電壓 DC 時 額定值 |
24 V |
| 輸出電壓 |
|
| ● 輸出端 1 上 DC 時 額定值 |
24 V |
| 相對總公差 電壓 |
3 % |
| 相對調節精度 輸出電壓 |
|
| ● 輸入電壓緩慢波動時 |
0.2 % |
| ● 歐姆負載緩慢波動時 |
0.2 % |
| 剩余波紋度 |
|
| ● ***大值 |
80 mV |
| ● 典型 |
50 mV |
| 電壓峰段 |
|
| ● ***大值 |
100 mV |
| ● 典型 |
60 mV |
| 可調節的輸出電壓 |
24 ... 28 V |
| 產品功能 可調整輸出電壓 |
是的 |
| 輸出電壓設置方式 |
通過電位器; max. 480 W (576 W 升至 45°C) |
| 顯示方式 針對正常運行 |
24 V 的綠色 LED 正常 |
| 信號類型 輸出端上 |
電子觸點（常開觸點，觸點額定值為 30 VDC/0.1A），用于表示DC正�；蛟\斷接口 |
| 輸出電壓特性 接通時 |
V輸出 超調 約3 % |
| 動作延遲時間 ***大值 |
0.5 s |
| 電壓升高時間 輸出電壓 |
|
| ● 典型 |
100 ms |
| 輸出電流 |
|
| ● 額定值 |
20 A |
| ● 測量范圍 |
0 ... 20 A; 24 A 升至 +45 °C; +60 ... +70 °C: 降額使用 3%/K |
| 輸出的有效功率 典型 |
480 W |
| 瞬時過載電流 |
|
| ● 啟動期間短路 典型 |
30 A |
| ● 運行期間短路 典型 |
30 A |
| 產品特點 |
|
| ● 設備并聯 |
是的; 輸出特性可變 |
| 并聯設備的數量 增加功率 |
2 |
| 效率 |
| 百分比效率 |
95.5 % |
| 損耗功率 [W] |
|
| ● 輸出電壓額定值時 輸出電流額定值中 典型 |
25 W |
| ● 空轉時 ***大值 |
2.6 W |
| 閉環控制 |
| 相對調節精度 輸出電壓 歐姆負載階躍時 10/90/10 % 典型 |
3 % |
| 調節時間 |
|
| ● 負載 10 % 階躍至 90 % 時 典型 |
0.5 ms |
| ● 負載 90 % 階躍至 10 % 時 典型 |
0.5 ms |
| ● ***大值 |
1 ms |
| 保護和監測 |
| 防過壓保護器規格 |
< 32 V |
| 電流限制動作值 典型 |
30 A |
| 輸出的特性 短路保護 |
是的 |
| 短路保護規格 |
關斷和反復重啟嘗試 |
| 過電流過載能力 正常運行時 |
過載150%額定電流輸出 ， 5s/min |
| 安全 |
| 電位隔離 入口與出口之間 |
是的 |
| 電位隔離 |
通過了 EN 60950-1 的安全低輸出電壓 |
| 設備保護等級 |
Class I |
| 泄漏電流 |
|
| ● ***大值 |
3.5 mA |
| 防護等級 IP |
IP20 |
| 認證 |
| 資格證明 |
|
| ● CE標識 |
是的 |
| ● UL 許可證 |
是的; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1) |
| ● CSA許可證 |
是的; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1) |
| ● cCSAus，等級 1，分區 2 |
不 |
| ● ATEX |
不 |
| 資格證明 |
|
| ● IECEx |
不 |
| ● NEC 級別 2 |
不 |
| ● ULhazloc 許可 |
不 |
| ● FM 許可 |
不 |
| 認證類型 CB 證書 |
是的 |
| 資格證明 |
|
| ● EAC 許可 |
是的 |
| ● C-Tick |
不 |
| ● 法規符合性標志 (RCM) |
不 |
| 資格證明 造船許可 |
是的 |
| 造船許可 |
過程: DNV GL, ABS |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
不 |
| ● Bureau Veritas (BV) |
不 |
| ● DNV GL |
不 |
| ● Lloyds Register of Shipping (LRS) |
不 |
| ● Nippon Kaiji Kyokai (NK) |
不 |
| EMC |
| 標準 |
|
| ● 適用于干擾發射 |
EN 55022 Class B |
| ● 適用于電網諧波限制 |
EN 61000-3-2 |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-30 ... +70 °C; 自然對流時，從 -25 °C 開始單調遞增運行，從 -40 °C 開始安全運行 |
| ● 運輸期間 |
-40 ... +85 °C |
| ● 存放期間 |
-40 ... +85 °C |
| 氣候級 符合 IEC 60721 |
氣候類型為 3K3，5 … 95% 無冷凝 |
| 機械裝置 |
| 電氣連接規格 |
直插式端子 |
| ● 在輸入端 |
L1/+, L2/N/-, PE:PushIn 0.5 ... 4 mm² 單芯/多股 |
| ● 輸出端上 |
+1, +2, -1, -2, -3: PushIn 0.5 ... 6 mm² |
| ● 用于輔助觸點 |
13, 14 (告警信號): 每 0.2 ... 1.5 mm² 1個直插式端子 |
| 寬度 外殼的 |
70 mm |
| 高度 外殼的 |
135 mm |
| 深度 外殼的 |
155 mm |
| 須遵守間距 |
|
| ● 上 |
45 mm |
| ● 下 |
45 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 凈重 |
1.5 kg |
