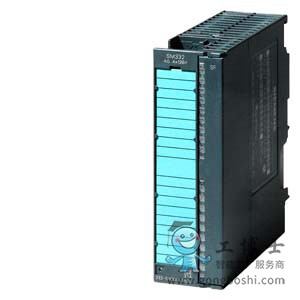

SIMATIC S7-300，模擬輸入 SM 331，電位隔離， 8 個模擬輸入； +/-5/10V，1-5V，+/-20mA， 0/4 至 20mA，16 位（55ms）， 單共用根系(50V COM.)， 1個 40針 |
| 輸入電流 |
| 來自背板總線 DC 5 V，***大值 |
130 mA |
| 功率損失 |
| 功率損失，典型值 |
0.6 W |
| 模擬輸入 |
| 模擬輸入端數量 |
8 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
50 V; 持續電壓 |
| 電流輸入允許的輸入電流（毀壞限制），***大值 |
32 mA |
| 輸入范圍 |
| ● 電壓 |
是的 |
| ● 電流 |
是的 |
| ● 熱電偶 |
不 |
| ● 電阻溫度計 |
不 |
| ● 電阻 |
不 |
| 輸入范圍（額定值），電壓 |
| ● 0 至 +10 V |
不 |
| ● 1 V 至 5 V |
是的 |
| — 輸入電阻（1 V 至 5 V） |
2 M |
| ● 1 V 至 10 V |
不 |
| ● -1 V 至 +1 V |
不 |
| ● -10 V 至 +10 V |
是的 |
| — 輸入電阻（-10 V 至 +10 V） |
2 M |
| ● -2.5 V 至 +2.5 V |
不 |
| ● -250 mV 至 +250 mV |
不 |
| ● -5 V 至 +5 V |
是的 |
| — 輸入電阻（-5 V 至 +5 V） |
2 M |
| ● -50 mV 至 +50 mV |
不 |
| ● -500 mV 至 +500 mV |
不 |
| ● -80 mV 至 +80 mV |
不 |
| 輸入范圍（額定值），電流 |
| ● 0 至 20 mA |
是的 |
| — 輸入電阻（0 至 20 mA） |
250 |
| ● -10 mA 至 +10 mA |
不 |
| ● -20 mA 至 +20 mA |
是的 |
| — 輸入電阻（-20 mA 至 +20 mA） |
250 |
| ● -3.2 mA 至 +3.2 mA |
不 |
| ● 4 mA 至 20 mA |
是的 |
| — 輸入電阻（4 mA 至 20 mA） |
250 |
| 輸入范圍（額定值），熱電偶 |
| ● 類型 B |
不 |
| ● 類型 C |
不 |
| ● 類型 E |
不 |
| ● 類型 J |
不 |
| ● 類型 K |
不 |
| ● 類型 L |
不 |
| ● 類型 N |
不 |
| ● 類型 R |
不 |
| ● 類型 S |
不 |
| ● 類型 T |
不 |
| ● 類型 U |
不 |
| ● 類型 TXK/TXK(L) 符合 GOST |
不 |
| 輸入范圍（額定值），電阻溫度計 |
| ● Cu 10 |
不 |
| ● Ni 100 |
不 |
| ● Ni 1000 |
不 |
| ● LG-Ni 1000 |
不 |
| ● Ni 120 |
不 |
| ● Ni 200 |
不 |
| ● Ni 500 |
不 |
| ● Pt 100 |
不 |
| ● Pt 1000 |
不 |
| ● Pt 200 |
不 |
| ● Pt 500 |
不 |
| 輸入范圍（額定值），電阻 |
| ● 0 至 150 歐姆 |
不 |
| ● 0 至 300 歐姆 |
不 |
| ● 0 至 600 歐姆 |
不 |
| ● 0 至 6000 歐姆 |
不 |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
16 bit; 單極： 15/15/15/15 位；雙極： 15 位 + VZ/15 位 + VZ/15 位 + VZ/15 位 + VZ |
| ● 可參數化的集成時間 |
是的; 10/16.67/20/100 ms |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
400 / 60 / 50 / 10 Hz |
| 傳感器 |
| 信號傳感器連接 |
| ● 用于電壓測量 |
是的 |
| ● 對于作為兩線制測量變送器時的電流測量 |
是的; 附帶外部變頻傳感器；可以為測量變頻器附帶分離式供電 |
| ● 對于作為四線制測量變送器時的電流測量 |
是的 |
| 誤差/精度 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
0.1 %; Ucm = 0 V 時或 Ucm = 50 V 時 ±0.7 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.3 %; Ucm = 0 V 時或 Ucm = 50 V 時 ±0.9 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.05 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.05 % |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是的; 可參數化 |
| 報警 |
| ● 診斷報警 |
是的; 可參數化 |
| ● 極限值報警 |
是的; 可參數化，通道 0 和 2 |
| 診斷 |
| ● 診斷信息可讀 |
是的 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是的 |
| 電位隔離 |
| 模擬輸入電位隔離 |
| ● 在通道之間 |
不 |
| ● 在通道之間，分組點數 |
2 |
| ● 在通道和背板總線之間 |
是的 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 連接技術 / 標題 |
| 需要的前置插頭 |
40 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
117 mm |
| 重量 |
| 重量，約 |
272 g |
