概述

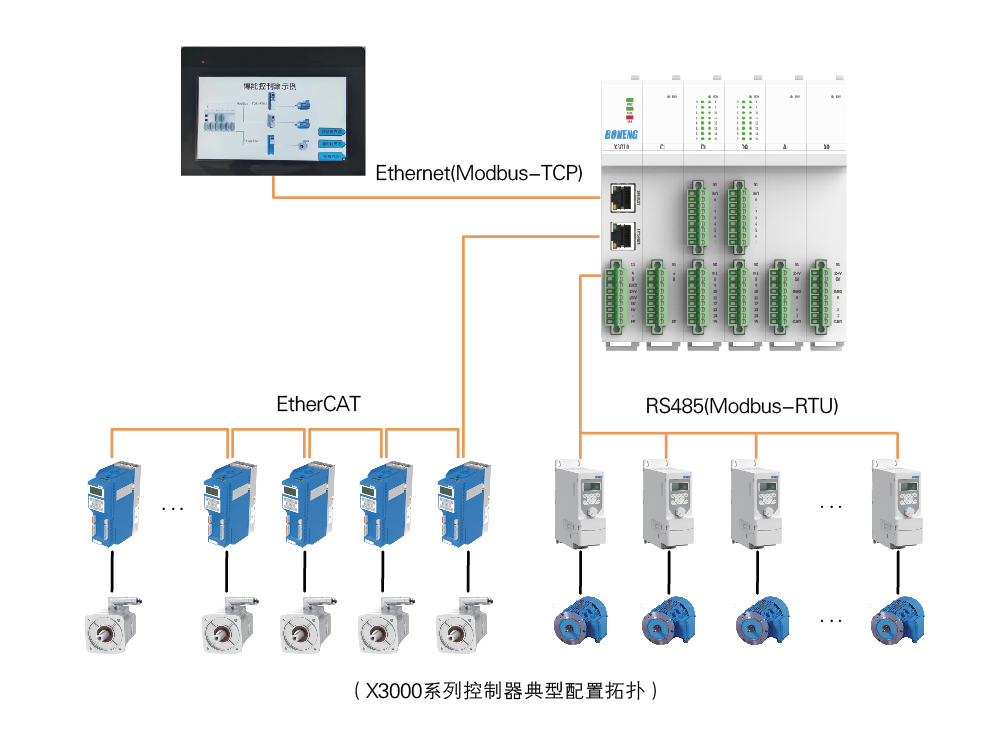

       X3000系列控制器是博能自主開發的支持5種PLCopen標準語言的智能模塊化控制器，此系列控制器支持一路EtherCAT主站，一路Modbus-TCP主從站，2路Modbus-RTU主從站，及***大1+15個本地擴展IO模塊，***大數字量IO點數為240點，***大模擬量通道為60路，模塊化本地擴展IO有DI，DQ，AI，AQ，CI五種類型，可滿足大部分自動化設備及過程控制的需要。

特點

1. 用戶友好，易于使用

◆ 控制器開發軟件小巧，安裝及使用快捷，輕松上手

◆ 支持LD，ST，F(xiàn)BD，SFC，IL五種PLCopen標準編程語言，符合IEC61131-3標準

◆ IO變量支持間接符號訪問，***地址訪問，支持變量以文本形式批量定義，提升編程效率

◆ 支持Ethernet接口編程，無需專用編程器，普通網線即可編程，調試速度快，易于使用

2. 結構緊湊，靈活配置

◆ 書本型窄體設計，結構緊湊，節省安裝空間

◆ 支持模塊化本地IO擴展，數字量，模擬量輸入輸出靈活配置，***多可支持1+15個IO擴展

3. 性能**，功能豐富

◆ 支持EtherCAT主站，可驅動EtherCAT從站設備，配合博能驅動器，可實現快速連接及驅動

◆ EtherCAT主站支持PP，PV單軸定位控制，多軸定位運動控制器正在開發中

◆ 支持2路Modbus-RTU主從站，可接入Modbus變頻驅動器，也可接入Modbus儀表儀器

◆ 支持一路Modbus-TCP主從站，可接入HMI等設備

型號及說明

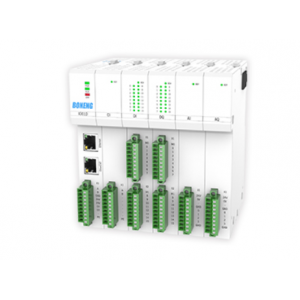

CPU模塊

       博能X3000控制器的CPU模塊區分PLC型和運動控制器型，具體訂貨號如下所示。



本地擴展IO模塊

       博能X3000系列本地擴展IO總共有5種類型，其中Modbus通訊模塊***多擴展1個，建議安裝在***靠近CPU的右側位置。其他DI，DQ，AI，AQ模塊***大支持15個，可靈活選擇配置及個數。
