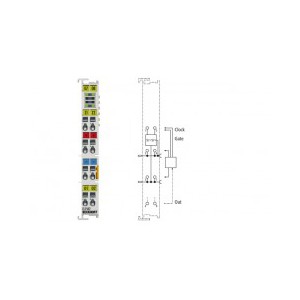

EL1502 | 加/減計數器，24 V DC，100 kHz
加/減計數器用于計算二進制脈沖，并以電氣隔離的形式將計數器狀態傳到上層的自動化設備中。在 EtherCAT 端子模塊 EL1502 中，可以通過加/減輸入選擇加和減計數（32 位）方式，選通接口可用于控制觸發，使用 Clock1 輸入可以實現兩個（32 位）計數器。EtherCAT 端子模塊包含兩個輸入，它們通過 LED 來顯示其信號狀態。這兩個輸出都可根據計數器狀態切換，因此可被用作為現場設備的快速控制信號。
EL1502 設備支持分布式時鐘功能。這意味著每隔一定的時間間隔就可以讀取一次計數器的讀數（DC 精度 << 1 μs）。
| 技術參數 |
EL1502 | ES1502 |
| 連接技術 |
1 x 加/減計數器，2 x 加或減計數器 |
| 規范 |
EN 61131-2，type 1，“0”：< 5 V DC，“1”：> 15 V DC，通常為 5 mA |
| 計數器數量 |
1 或 2 |
| 額定電壓 |
24 V DC（-15 %/+20 %） |
| “0” 信號電壓 |
-3…+5 V |
| “1“ 信號電壓 |
15…30 V |
| 輸入電流 |
通常為 5 mA |
| 計算頻率 |
*大 100 kHz |
| 分布式時鐘 |
有 |
| *大輸出電流 |
每通道 24 V/0.5 A（短路保護） |
| 電源觸電電流消耗 |
通常為 14 mA + 負載 |
| E-bus 電流消耗 |
通常為 130 mA |
| 計數器深度 |
32 位 |
| 電氣隔離 |
500 V （E-bus/場電位） |
| 過程映像中的位寬 |
48 位 計數器輸入，48 位計數器輸出 |
| 組態 |
無地址設置，通過 EtherCAT 主站配置 |
| 特點 |
設定計數器，開關輸出 |
| 重量 |
約 50 g |
| 工作/儲藏溫度 |
-25…+60 °C/-40…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 |
IP 20/可變 |
| 可插拔接線 |
適用于所有 ESxxxx 端子模塊 |
| 認證 |
CE，UL，Ex |
