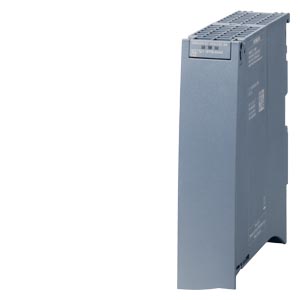

SIMATIC S7-1500， 數字輸入模塊， DI 64x24V DC SNK/SRC BA， 64 條通道，每組 16 條， 輸入延遲典型值 3.2ms， 輸入端類型 3（IEC 61131）； P/M 讀取。35mm 寬， 電纜和終端塊可作為 附件單獨訂購 |
| 一般信息 |
| 產品類型標志 |
DI 64x24VDC BA |
| 硬件功能狀態 |
FS01 以上版本 |
| 固件版本 |
V1.0.0 |
| ● 可更新固件 |
是 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否 |
| ● 按優先級啟動 |
否 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V16，帶 HSP 0319 / V17 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
V1.0 / V5.1 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
V2.35 / - |
| 運行模式 |
| ● DI |
是 |
| ● 計數器 |
否 |
| ● 過采樣 |
否 |
| ● MSI |
是 |
| 電源電壓 |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 電源導線的外部保險裝置（推薦） |
LS 開關 24 V DC / 4 A，脫扣特性型式 B 或 C |
| 功率 |
| 來自背板總線的功率輸出 |
0.6 W |
| 功率損失 |
| 功率損失，典型值 |
4.8 W |
| 數字輸入 |
| 數字輸入端數量 |
64 |
| 可編程的數字輸入端 |
否 |
| 源型輸入/漏性輸入 |
是 |
| 輸入特性符合 IEC 61131，類型 3 |
是 |
| 可同時控制的輸入端數量 |
| ● 可同時控制的輸入端數量 |
64; 參見手冊中的附加說明 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-5 ... +5 V（參考電位是 COM） |
| ● 對于信號“1” |
-11 ... -30 V；+11 ... +30 V（參考電位是 COM） |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
2.7 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
否 |
| — 從“0”到“1”時，***小值 |
3 ms |
| — 從“0”到“1”時，***大值 |
4 ms |
| — 從“1”到“0”時，***小值 |
3 ms |
| — 從“1”到“0”時，***大值 |
4 ms |
| 對于報警輸入端 |
| — 可參數化 |
否 |
| 用于技術功能 |
| — 可參數化 |
否 |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
1.5 mA |
| 報警/診斷/狀態信息 |
| 診斷功能 |
否 |
| 報警 |
| ● 診斷報警 |
否 |
| ● 過程報警 |
否 |
| 診斷 |
| ● 電源電壓監控 |
否 |
| ● 斷線 |
否 |
| ● 短路 |
否 |
| ● 累積故障 |
否 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● MAINT LED |
否 |
| ● 電源電壓監控 (PWR-LED) |
是; 通過 SIMATIC TOP connect 連接模塊 |
| ● 通道狀態顯示 |
是; 通過 SIMATIC TOP connect 連接模塊 |
| ● 用于通道診斷 |
否 |
| ● 用于模塊診斷 |
否 |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道之間，分組點數 |
16; 32，使用 SIMATIC TOP connect 連接模塊時 |
| ● 在通道和背板總線之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 適用于安全功能 |
否 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C |
| ● 垂直安裝，***大值 |
40 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
147 mm |
| 深度 |
129 mm |
| 重量 |
| 重量，約 |
250 g |
