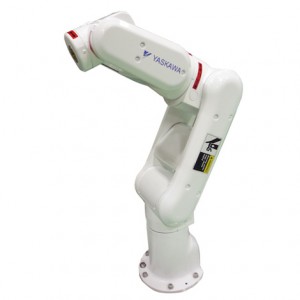

MHJ
小型輕量低功率全軸，實現人機協作的多功能工業用機器人
6軸垂直多關節
負載：1Kg
動態范圍：545mm
控制柜：FS100
用途：搬運、組裝/分裝、其他
特點：
小型、輕量、節省空間
全軸低功率輸出，無需設置安全柵欄，設備構成簡易
| 機器人型號 |
MHJ |
| 適用控制柜 |
FS100*4 |
| 設置*1 |
F,W,C |
| 自由度 |
6 |
| 可搬質量 |
1kg(*大2KG*5) |
| 垂直伸長度 |
909mm |
| 水平伸長度 |
545mm |
| 重復定位精度*2 |
±0.03mm |
| 動作范圍 |
S軸（旋轉） |
-160° ~ +160° |
| L軸（下臂） |
-90° ~ +110° |
| E軸（肘） |
- |
| U軸（上臂） |
-290° ~ +105° |
| R軸（手腕旋轉） |
-180° ~ +180° |
| B軸（手腕擺動） |
-130° ~ +130° |
| T軸（手腕回轉） |
-360° ~ +360° |
| *大速度 |
S軸（旋轉） |
160°/s |
| L軸（下臂） |
130°/s |
| E軸（肘） |
- |
| U軸（上臂） |
200°/s |
| R軸（手腕旋轉） |
300°/s |
| B軸（手腕擺動） |
400°/s |
| T軸（手腕回轉） |
500°/s |
| 容許力矩 |
R軸（手腕旋轉） |
3.33N.m |
| B軸（手腕擺動） |
3.33N.m |
| T軸（手腕回轉） |
0.98N.m |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
0.058kg.m2 |
| B軸（手腕擺動） |
0.058kg.m2 |
| T軸（手腕回轉） |
0.005kg.m2 |
| 本體質量 |
15kg |
| 電源容量*3 |
0.5kVA |
1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
2：JIS B 8432為基準。
3：因用途，動作模式而異。
4：只限搬運用途。
5：超過1KG的情況因動作范圍有異。請根據對應的負載使用正確的動作范圍。
6：MH6F的時候是1.0kVA。
7：HP20F的時候是1.5kVA。
8：斜線部分表示的是S軸在-40° ~ +30°的時候P點無法動作的范圍。
