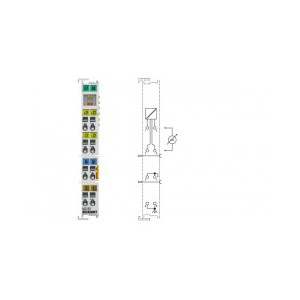

KL3061, KL3062 | 1/2 通道模擬量輸入端子模塊， 0…10 V

KL3061 和 KL3062 模擬量輸入端子模塊用于處理 0 到 10 V 范圍內的信號。電流被數字化后的分辨率為 12 位，并在電隔離的狀態下被傳送到上一級自動化設備�？偩�端子模塊的輸入通道具有一個公共的接地電位端，即基準接地。KL3061 是單通道型端子模塊，具有精細分級和電氣隔離的特點。而 KL3062 型端子模塊則有 2 個通道。運行 LED 指示總線耦合器的數據交換狀態。

技術參數	KL3061 | KS3061	KL3062 | KS3062
輸入點數	1 （單端）	2 （單端）
電源	通過 K-bus 供電
信號電壓	0…10 V
內部電阻	> 130 kΩ
分辨率	12 位
轉換時間	~ 1 ms	~ 2 ms
測量誤差	< ±0.3 % （滿量程）
電氣隔離	500 Vrms（K-bus/信號電壓）
K-bus 電流消耗	typ. 60 mA
過程映像中的位寬	輸入：1 x 16 位數據（1 x 8 位控制/狀態可選）	輸入：2 x 16 位數據（2 x 8 位控制/狀態可選）
組態	無地址或組態設置
重量	約 60 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2 /EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
可插拔接線	適用于所有 KSxxxx 總線端子模塊

專用端子模塊
KL3062-0010	西門子 S5 格式
KL3062-0011	電壓級  0…20 V
KL3062-0012	f快速 μP，掃描時間約 0.5 ms
KL3062-0013	電壓級  0…30 V
KL3062-0050	西門子 S7 格式
