| 訂貨產品號 |

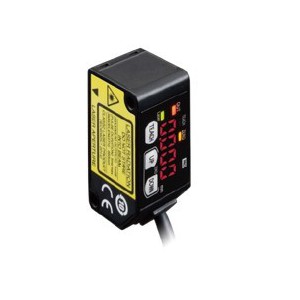

HG-C1400L3-P-J |
| 型號 |
HG-C1400L3-P-J |
| 適用標準及認證 |
CE認證（EMC指令、RoHS指令）、FDA標準、UL/c-UL認證 |
| 測量中心距離 |
400mm |
| 測量范圍 |
±200mm |
| 重復精度 |
300μm (測量距離200～400mm) 800μm (測量距離400～600mm) |
| 直線性 |
±0.2%F.S. (測量距離200mm～400mm) ±0.3%F.S. (測量距離400mm～600mm) |
| 溫度特性 |
0.03%F.S./℃ |
| 光源 |
紅色半導體激光 2級[JIS / IEC / GB / FDA(注2)] ***大輸出：1mW、發光波峰波長：655nm |
| 光束直徑 |
約ø500μm (注)測量中心距離處的數值。以中心光強度的1/e2(約13.5%)定義這些值。如果定義范圍外有漏光，并且檢測點范圍的反射率高于檢測點本身，則結果可能會受到影響。 |
| 電源電壓 |
24V DC±10% 脈動P-P10% |
| 消耗電流 |
40mA以下(電源電壓24V DC時) |
| 通信輸出(C/Q) : IO-Link通信 |
IO-Link Specification V1.1 |
| 通信輸出(C/Q) : 傳輸速度 |
COM3(230.4kbps) |
| 通信輸出(C/Q) : 過程數據 |
4byte |
| 通信輸出(C/Q) : ***小循環時間 |
1.0 ms |
| 控制輸出 |
PNP開路集電極晶體管 • ***大流出電流：50mA • 外加電壓：30V DC以下(控制輸出和+V之間) • 剩余電壓：1.5V以下(流出電流為50mA時) • 漏電流：0.1mA以下 |
| 控制輸出:輸出動作 |
入光時ON / 非入光時ON 可切換 |
| 控制輸出:短路保護 |
配備(自動復位式) |
| 響應時間 |
1.5ms / 5ms / 10ms 可切換 |
| 污損度 |
2 |
| 使用標高 |
2,000m以下 |
| 耐環境性:保護構造 |
IP67(IEC) |
| 耐環境性:使用環境溫度 |
-10℃～+45℃(注意不可結露、結冰)、保存時：-20℃～+60℃ |
| 耐環境性:使用環境濕度 |
35%RH～85%RH、保存時：35%RH～85%RH |
| 耐環境性:使用環境照度 |
白熾燈：受光面照度3,000x以下 |
| 耐環境性:耐振動 |
頻率10Hz～55Hz(1分鐘周期) 雙振幅1.5mm XYZ各方向2小時 |
| 耐環境性:耐沖擊 |
加速度500m/s2(約50G) XYZ各方向3次 |
| 電纜 |
0.2mm2 4芯帶連接器PVC電纜，長0.3m |
| 電纜延長 |
0.3mm2以上的電纜全長可延長至20m |
| 材質 |
本體外殼：鋁鑄件 前罩：丙烯基 |
| 重量 |
約30g(不含電纜)、約50g(含電纜) |
| 備注 |
(注): 無指定時的測量條件為電源電壓：24V DC、環境溫度：+20℃、響應時間：10ms，測量中心距離模擬輸出值。對象物體為白色陶瓷。 |
