| 固定圈材料 |
Zamak |
| CAD 總寬度 |
30 mm |
| CAD 總高度 |
40 mm |
| CAD 總深度 |
87 mm |
| ISO n°1端子 |
(13-14)NO |
| 產品凈重 |
0.125 kg |
| 操作位置 |
任何位置 |
| 安裝孔距 |
>= 30 x 40 mm (面板) - 厚度: 1…6 mm |
| 固定模式 |
固定螺釘頭 推薦扭矩: 0.8 N.m
固定螺釘頭 推薦扭矩: 1.0 N.m |
| 信號單元頭部形狀 |
圓形 |
| 操作頭類型 |
鎖定 |

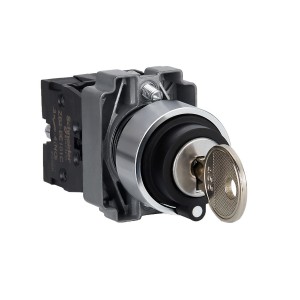

| 操縱桿外形 |
鑰匙開關 |
| 鑰匙鎖類型 |
Key 455 |
| 鑰匙拔出位置 |
中間 |
| 觸點類型 |
2 NO |
| 觸點動作 |
慢斷 |
| 觸線使用 |
標準觸頭 |
| 機械壽命 |
1000000 次 |
| 接線能力 |
螺栓緊固, <= 1 x 2.5 mm² with and without cable ends
螺栓緊固, <= 2 x 1.5 mm² with and without cable ends
螺栓緊固, >= 1 x 0.5 mm² Faston terminals
, 連接型號: 6.3 mm |
| 緊固扭矩 |
0.8…1.0 N.m |
| 螺絲頭形狀 |
交叉 兼容 Philips no 1 螺絲刀
交叉 兼容 pozidriv No 1 螺絲刀
一字槽 兼容 平 Ø 4 mm 螺絲刀
一字槽 兼容 平 Ø 5.5 mm 螺絲刀 |
| 觸點材料 |
銀合金(銀/鎳) |
| 約定發熱電流 [Ith] |
10 A 符合 EN/IEC 60947-5-1 |
| 額定絕緣電壓 [Ui] |
600 V （污染等級 3) 符合 EN/IEC 60947-1 |
| 額定沖擊耐受電壓 [Uimp] |
6 kV 符合 EN/IEC 60947-1 |
| 額定工作電流 [Ie] |
3 A 在…上 240 V, AC-15, A600 符合 EN/IEC 60947-5-1
0.27 A 在…上 250 V, DC-13, Q600 符合 EN/IEC 60947-5-1 |
| 電氣壽命 |
1000000 次, AC-15, 3 A 在…上 240 V, 工作額定值 <3600 次/小時, 負載系數: 0.5 符合 EN/IEC 60947-5-1 附錄 C
1000000 次, DC-13, 0.27 A 在…上 230 V, 工作額定值 <3600 次/小時, 負載系數: 0.5 符合 EN/IEC 60947-5-1 附錄 C |
| 電氣可靠性 |
Λ = 10exp(-8) 在…上 5 V 和 1 mA 清潔的環境中 符合 EN 60947-5-4 |
| 信號類型 |
恒定 |
| 型號 |
XB2 |
