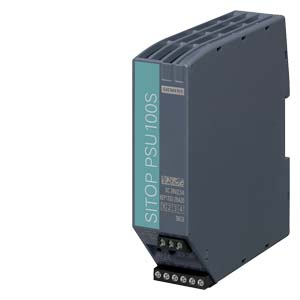

電源 SITOP PSU100S/1AC/DC24V/2.5 A

SITOP PSU100S 24 V/2.5 A 穩定電源輸入：120/230 V AC 輸出：24 V DC/2.5 A *EX 批準不可用*

輸入

電網的形狀

單相交流

供電電壓 AC 時

● 初始值

范圍自適應

供電電壓

● 1 AC 時 額定值

120 V

● 2 AC 時 額定值

230 V

輸入電壓

● 1 AC 時

85 ... 132 V

● 2 AC 時

170 ... 264 V

輸入端規格超廣域輸入

否

過電壓的過載能力

2.3 ×V額定輸入，1.3ms

工作條件斷電橋接方式

Vin = 93/187 V時

跨接時間輸出電流額定值中在電網停電時 ***小值

20 ms

工作條件斷電橋接方式

Vin = 93/187 V時

電網頻率

● 1 額定值

50 Hz

● 2 額定值

60 Hz

電網頻率

47 ... 63 Hz

輸入電流

● 輸入電壓額定值為 120 V 時

1.25 A

● 輸入電壓額定值為 230 V 時

0.74 A

電流限制接通電流 25 °C 時 ***大值

33 A

I2t 值 ***大值

0.4 A²·s

保險絲規格

T 3,15 A/250 V (不可用)

● 電源線內

建議微型斷路器：3A特性曲線C

輸出

電壓波形輸出端上

調節后、零電位直流電壓

輸出電壓 DC 時 額定值

24 V

輸出電壓

● 輸出端 1 上 DC 時 額定值

24 V

相對總公差電壓

3 %

相對調節精度輸出電壓

● 輸入電壓緩慢波動時

0.1 %

● 歐姆負載緩慢波動時

1 %

剩余波紋度

● ***大值

150 mV

● 典型

30 mV

電壓峰段

● ***大值

240 mV

● 典型

70 mV

可調節的輸出電壓

22.8 ... 28 V

產品功能可調整輸出電壓

是

輸出電壓設置方式

通過電位器

顯示方式針對正常運行

24 V 的綠色 LED 正常

信號類型輸出端上

繼電器觸點（常開節點，額定值60 V DC / 0.3 A）表示“24V正常”

輸出電壓特性接通時

V輸出超調< 3%

動作延遲時間 ***大值

0.3 s

電壓升高時間輸出電壓

● 典型

15 ms

輸出電流

● 額定值

2.5 A

● 測量范圍

0 ... 3 A; 3 A 升至 +45 °C; +60 ... +70 °C: 降額使用 3%/K

輸出的有效功率典型

60 W

瞬時過載電流

● 啟動期間短路典型

9 A

● 運行期間短路典型

8 A

過電流持續過載時間

● 啟動期間短路

800 ms

● 運行期間短路

100 ms

產品特點

● 設備并聯

是

并聯設備的數量增加功率

2

效率

百分比效率

85 %

損耗功率 [W]

● 輸出電壓額定值時 輸出電流額定值中典型

10 W

閉環控制

相對調節精度輸出電壓輸入電壓快速波動 +/- 15 % 典型

0.3 %

相對調節精度輸出電壓歐姆負載階躍時 10/90/10 % 典型

5 %

調節時間

● 負載 10 % 階躍至 90 % 時 典型

1 ms

● 負載 90 % 階躍至 10 % 時 典型

1 ms

保護和監測

防過壓保護器規格

發生內部故障時過壓保護，Vout < 33 V

電流限制動作值

3 ... 3.4 A

輸出的特性短路保護

是

短路保護規格

恒流輸出特性

持續短路電流有效值

● 典型

3.4 A

過電流過載能力正常運行時

過載150%額定電流輸出， 5s/min

顯示方式適用于過載和短路

-

安全

電位隔離入口與出口之間

是

電位隔離

符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓

設備保護等級

Class I

泄漏電流

● ***大值

3.5 mA

● 典型

0.4 mA

防護等級 IP

IP20

認證

資格證明

● CE標識

是

● UL 許可證

是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1)

● CSA許可證

是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259, cCSAus (CSAC22.2 No. 60950-1, UL 60950-1)

● cCSAus，等級 1，分區 2

否

● ATEX

否

資格證明

● IECEx

否

● NEC 級別 2

否

● ULhazloc 許可

否

● FM 許可

否

認證類型 CB 證書

是

資格證明

● EAC 許可

是

資格證明造船許可

是

造船許可

BV, DNV GL

船級社

● American Bureau of Shipping Europe Ltd. (ABS)

否

● Bureau Veritas (BV)

是

● DNV GL

是

● Lloyds Register of Shipping (LRS)

否

● Nippon Kaiji Kyokai (NK)

否

EMC

標準

● 適用于干擾發射

EN 55022 Class B

● 適用于電網諧波限制

不適用

● 適用于抗干擾性

EN 61000-6-2

環境條件

環境溫度

● 運行期間

-25 ... +70 °C; 自然對流

● 運輸期間

-40 ... +85 °C

● 存放期間

-40 ... +85 °C

氣候級 符合 IEC 60721

氣候類型為 3K3，5 … 95% 無冷凝

機械裝置

電氣連接規格

螺栓連接

● 在輸入端

L, N, PE: 每 0.5 ... 2.5 mm² 1個螺釘型端子單芯/多股

● 輸出端上

+, -: 每 0.5 ... 2.5 mm² 2個螺釘型端子

● 用于輔助觸點

告警信號：每 0.5 ... 2.5 mm² 2個螺釘型端子

● 用于信號觸點

每 0.5 ... 2.5 mm² 2個螺釘型端子

寬度外殼的

32.5 mm

高度外殼的

125 mm

深度外殼的

120 mm

須遵守間距

● 上

50 mm

● 下

50 mm

● 左

0 mm

● 右

0 mm

凈重

0.32 kg
