施邁賽限位開關
輕型限位開關 PS116
- 按EN 50047設計
- 防護等級 IP66, IP67
應用:
帶有安全功能的限位開關適用于滑動連接和鉸鏈連接，使用時必須封閉，以保證使用的安全。
本章中所示的所有1級安全開關在與安全控制模塊組合使用時能達到類別3或4，依據ISO 13849-1。
1級限位開關的進一步應用多數是各種各樣的定位職能。各種各樣的操動元件可滿足許多日常任務的要求。
設計及操作方式：
在1級限位開關上，防護裝置和肯定斷開NC觸點正連接。
所有安全開關外殼的防護等級為IP 67 安全開關可以安裝在任何需要的安裝位置。
|
施邁賽限位開關PS116-T11-LR200-K200 滾輪偏移
|
|
|
l帶線右，2M
|
|
l緩動型 1 常開觸點（NO） / 1 打開(NC)
|
|
l熱塑外殼/對稱外殼
|
|
l操動頭可按8 x 45°重新安裝
|
|
l防護等級 IP66, IP67
|
一、總體數據
|
總體數據
|
|
標準
|
EN IEC 60947-5-1
|
|
端子（機械）
|
右面
|
|
外殼結構類型
|
標準結構設計
|
|
總體數據 - 產品特性
|
|
安全功能
|
是
|
|
輔助觸點數量
|
1
|
|
安全觸點數量
|
1
|
二、安全評估
|
安全評估
|
|
標準
|
EN ISO 13849-1
|
|
任務時間
|
20 年
|
|
安全評估 - 安全輸出
|
|
B10D 常閉觸點（NC）
|
20,000,000 操作
|
三、機械參數
|
機械參數
|
|
執行元件
|
偏置滾輪搖臂 K200
|
|
機械壽命，Z少
|
10,000,000 操作
|
|
操動力，Z小
|
7.5 N
|
|
肯定斷開操作力，Z小
|
40 N
|
|
操動速度，Z小
|
60 mm/min
|
|
操動速度，Z大
|
1 m/s
|
|
操動扭矩，Z小
|
0.2 Nm
|
|
肯定斷開力矩
|
0.6 Nm
|
四、Mechanical data-Connection technique
|
Mechanical data - Connection technique
|
|
終端連接器
|
電纜，4芯
|
|
線纜長度
|
2 m
|
|
線纜截面
|
0.5 mm2
|
|
電纜型號
|
LiYY
|
五、機械參數-尺寸
|

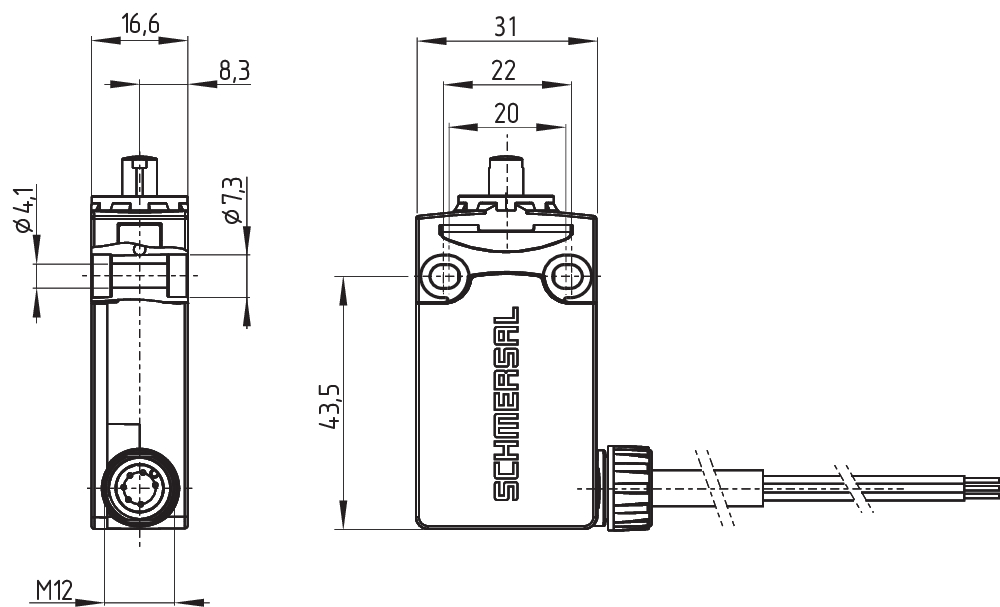

機械參數 - 尺寸
|
|
傳感器長度
|
16.6 mm
|
|
傳感器寬度
|
31 mm
|
|
傳感器高度
|
83.6 mm
|
|
萬向輪直徑
|
12 mm
|
六、環境條件
|
環境條件
|
|
防護等級
|
IP67
IP66
|
|
環境溫度，***小
|
-30 °C
|
|
環境溫度，***大
|
+80 °C
|
七、
Ambient conditions - Insulation values
|
Ambient conditions - Insulation values
|
|
額定絕緣電壓
|
300 V
|
|
額定沖擊耐受電壓
|
4 kV
|
八、電氣參數
|
電氣參數
|
|
熱測試電流
|
5 A
|
|
依據EN 60947-5-1額定短路電流
|
400 A
|
|
應用類別 AC-15
|
240 VAC
|
|
應用類別 AC-15
|
3 A
|
|
應用類別 DC-13
|
24 VDC
|
|
應用類別 DC-13
|
1.5 A
|
|

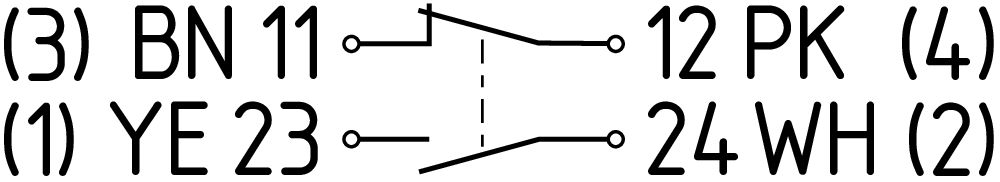

開關元件
|
NO觸點，NC觸點
|
|

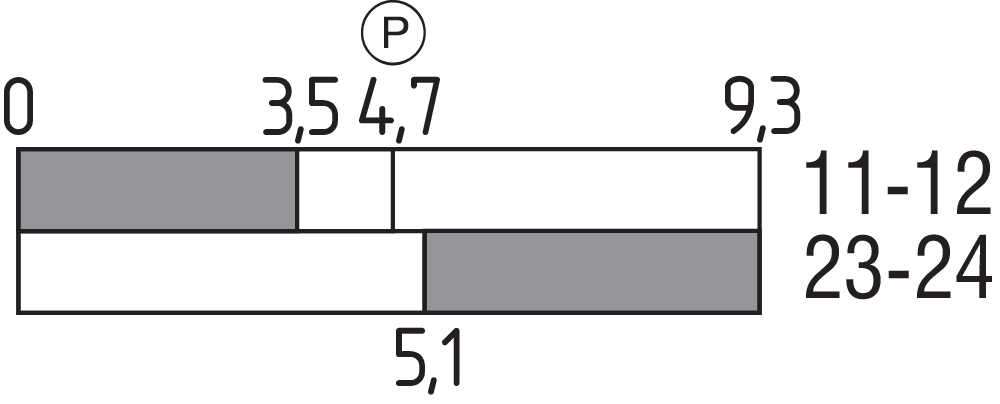

開關原理
|
緩動開關
|
|
回彈時間，***大
|
3 ms
|
|
開關頻率
|
5,000 /h
|
|
切換時間，***大
|
5.5 ms
|
