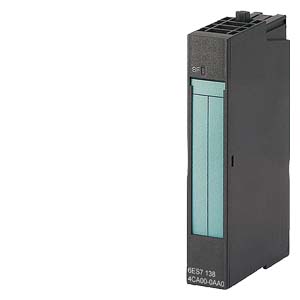

SIMATIC DP，電子模塊 2 AO U High Feature 用于 ET 200S，15mm 結構寬度， 每模塊的循環時間：0.5ms， +/-10V；15 位+符號位， 1.. 5V；15 位， 操作限值 +/-0.07% 利用 LED 集中報錯（集中報錯） |
| 一般信息 |
| 產品功能 |
| ● 時鐘同步模式 |
是 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自負載電壓 L+（空載），***大值 |
80 mA |
| 來自背板總線 DC 3.3 V，***大值 |
10 mA |
| 功率損失 |
| 功率損失，***大值 |
1.2 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
4 byte |
| 模擬輸出 |
| 模擬輸出端數量 |
2 |
| 電壓輸出，短路保護 |
是 |
| 電壓輸出，短路電流，***大值 |
25 mA |
| 循環時間（所有通道），***大值 |
0.5 ms; 在***大 0.5 µF 時 |
| 輸出范圍，電壓 |
| ● 1 V 至 5 V |
是 |
| ● -5 V 至 +5 V |
是 |
| ● -10 V 至 +10 V |
是 |
| 執行器連接 |
| ● 對于兩線制接口電壓輸出 |
是 |
| ● 對于四線制接口電壓輸出 |
是 |
| 負載電阻（在額定輸出范圍內） |
| ● 電壓輸出端的***小值 |
1 k |
| ● 電壓輸出端的電容負載，***大值 |
0.5 µF |
| 外部應用電壓和電流的毀壞限制 |
| ● 相對于 MANA 的輸出端電壓 |
15 V; ***大 15 V 持續電壓，***大 1 s 內 75 V（占空比 1:20） |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m; Twa 時 < 2 ms 為 100 m |
| 輸出端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
16 bit; 15 位 + VZ |
| 起振時間 |
| ● 對于電阻負載 |
0.2 ms |
| ● 對于電容負載 |
0.5 ms; 在***大 0.5 µF 時 |
| ● 對于電感負載 |
0.5 ms |
| 誤差/精度 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸出范圍有關，(+/-) |
0.1 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸出范圍有關，(+/-) |
0.05 % |
| 報警/診斷/狀態信息 |
| 診斷 |
| ● 診斷信息可讀 |
是 |
| ● 短路 |
是 |
| ● 累積故障 |
是 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是 |
| 參數 |
| 注釋 |
7 字節 |
| 短路診斷 |
鎖定/釋放 |
| 累積診斷 |
鎖定/釋放 |
| 在 CPU/主站停止時的操作方式 |
無電流和電壓輸出/開啟等效數值/保持上一數值 |
| 電位隔離 |
| 模擬輸出電位隔離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和負載電壓 L+ 之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 尺寸 |
| 寬度 |
15 mm |
| 高度 |
81 mm |
| 深度 |
52 mm |
| 重量 |
| 重量，約 |
40 g |
