產品簡介

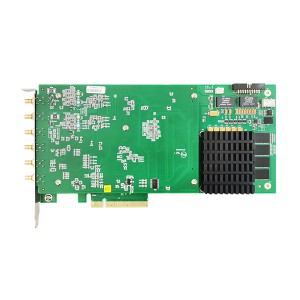

PCIe8922M 是 2 通道 12 位 500MS/s 采樣數字化儀，專為輸入信號高達 200M 的高頻和高動態范 圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達 2GB 的板 載內存。 PCIe8922M 配備了 12 位高線性度的 AD 轉換器，是無線通訊、雷達/聲納、超聲、圖形成像等 高動態范圍應用的理想選擇。
指標參數
|
AI模擬量輸入
|
ADC分辨率
|
12Bit
|
|
輸入通道
|
2通道單端模擬輸入
|
|
輸入量程
|
±5V、±1V
|
|
采樣率
|
500MS/s
|
|
采樣方式
|
同步采樣
|
|
存儲器深度
|
板載2GB內存
|
|
校準方式
|
軟件自動校準
|
|
采集模式
|
支持連續采樣和有限點采樣
|
|
耦合方式
|
直流耦合、交流耦合（可程控配置）
|
|
觸發源
|
軟件觸發、模擬觸發、數字信號觸發、同步信號觸發
|
|
輸入阻抗
|
1M?和50?可程控配置
|
|
模擬帶寬
|
200MHz (-3dB典型值)
|
|
時鐘源
|
內部時鐘、外部時鐘
|
|
支持多卡同步采集
|
|
PCI Express 2.0 x8標準總線架構
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
