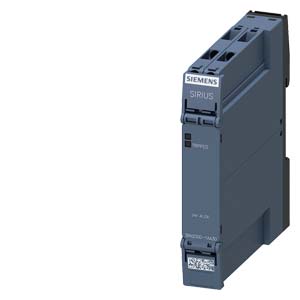

3RN2010-1CW30
熱敏電阻電機保護繼電器 緊湊型評估設備 17.5 mm 外殼 螺栓型端子連接 1 個常開觸點1 個常閉觸點 US = 24 V AC/DC-240 V 自動復位 適用于雙金屬開關 2 個 LED（準備就緒/跳閘） 電流隔離
|
熱敏電阻電機保護裝置用于直接監控電機繞組的溫度。為了實現此目的，電機配有與溫度有關的電阻 (PTC)，可直接安裝在電機繞組，在限制溫度下可任意更改電阻值。
視頻：SIRIUS 3RN2 熱敏電阻電機保護繼電器
型號
SIRIUS 3RN2 熱敏電阻電機保護繼電器具有以下版本：
- 3RN2000 緊湊型分析單元
- 3RN2010 緊湊/標準脫扣單元
- 3RN2012-.BW31 雙穩態脫扣單元
- 3RN2011、3RN2012-...30、3RN2013 標準脫扣單元，通過 ATEX 認證
- 通過 ATEX 認證且?guī)в?2 個警告和分?jǐn)嘤脗鞲衅麟娐返?3RN2023 脫扣單元
它們符合
- IEC 60947-8.低壓開關柜和控制柜 - 第 8 部分：“旋轉電機的內置熱保護 (PTC) 控制單元”
- IEC 61000-6-2、IEC 61000-6-4.“工業過程測量和控制設備的電磁兼容性”
通過 ATEX 認證的 3RN2 電機過熱保護繼電器符合 EN 50495 的 SIL 1。
輔助觸點的端子設計符合 EN 60947-1 標準。
3RN2 脫扣單元適用于卡裝至符合 IEC 60715 的 TH 35 標準安裝導軌上或使用適配器（附件）進行螺釘安裝。
訂貨號編排方式
|
產品型號
|
訂貨號
|
|
|
帶有 PTC 傳感器的電機過熱保護繼電器，A 型
|
3RN20
|
|
|
-
|
|
|
|
|
|
|
|
傳感器電路的數目與類型
|
1 個傳感器電路，供電電壓 = 均方根電壓
|
|
0
|
|
|
|
|
|
|
|
|
|
1 個傳感器電路
|
|
1
|
|
|
|
|
|
|
|
|
|
2 個警告和分?jǐn)嘤脗鞲衅麟娐?/p>
|
|
2
|
|
|
|
|
|
|
|
|
|
復位
|
自動復位
|
|
|
0
|
|
|
|
|
|
|
|
|
手動復位，帶斷線和短路檢測
|
|
|
1
|
|
|
|
|
|
|
|
|
手動/自動/遠程復位，零電壓保護型，帶開路和短路檢測功能
|
|
|
2
|
|
|
|
|
|
|
|
|
手動/自動/遠程復位，零電壓保護型，帶開路和短路檢測功能，含保護隔離
|
|
|
3
|
|
|
|
|
|
|
|
|
連接方式
|
螺釘型接線端子
|
|
|
|
|
1
|
|
|
|
|
|
|
彈簧型接線端子（推入式）
|
|
|
|
|
2
|
|
|
|
|
|
|
輔助開關
|
1 CO
|
|
|
|
|
|
A
|
|
|
|
|
|
2 CO
|
|
|
|
|
|
B
|
|
|
|
|
|
1 NO + 1 NC
|
|
|
|
|
|
C
|
|
|
|
|
|
1 NO + 1 CO
|
|
|
|
|
|
D
|
|
|
|
|
|
2 CO，硬鍍金
|
|
|
|
|
|
G
|
|
|
|
|
|
額定控制電壓
|
24 V AC/DC
|
|
|
|
|
|
|
A
|
3
|
|
|
|
24 ... 240 V AC/DC
|
|
|
|
|
|
|
W
|
3
|
|
|
|
故障響應
|
單穩態
|
|
|
|
|
|
|
|
|
0
|
|
|
雙穩態
|
|
|
|
|
|
|
|
|
1
|
|
|
示例
|
|
3RN2
|
0
|
0
|
-
|
1
|
A
|
A
|
3
|
0
|
|
注：
該訂貨號編排方式給出了產品型號概覽，用于更好理解訂貨號的含義。對于具體訂單，請使用選型與訂貨數據中列明的訂貨號。
優勢
- 籍于直接的電機保護，無須對電機進行超安全標準設計
- 無需進行裝置設定。
- 帶硬質鍍金觸頭的型號具有固態輸出
- 快速的故障診斷，是由于傳感器電路帶開路和短路指示
- 所有型號均配有可拆卸端子
- 帶有螺釘型或彈簧型端子（推入式）的所有型號
