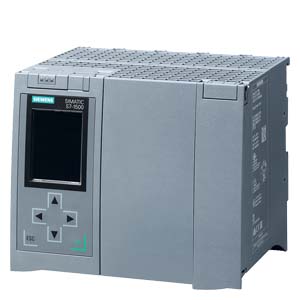

SIMATIC S7-1500F， CPU 1517F-3 PN/DP， 中央處理器，帶 主存儲器 3MByte 用于 程序和 8MByte 用于數據， 第 1 個接口：PROFINET IRT 帶雙端口交換機， 第 2 接口：PROFINET RT， 第 3 接口：PROFIBUS， 2 NS Bit-Performance， 需要 SIMATIC 存儲卡 |
| 一般信息 |
| 產品類型標志 |
CPU 1517F-3PN/DP |
| 硬件功能狀態 |
FS10 |
| 固件版本 |
V2.9 |
| 產品功能 |
| ● I&M 數據 |
是的; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
是的; 分布式和集中式；帶***小組織塊，6 個 250 µs 循環（分布式）和 1 ms（集中式） |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V17（固件 V2.9）/ V13 升級版 3（固件 V1.6）及以上版本 |
| 配置控制 |
| 通過數據組 |
是的 |
| 顯示 |
| 屏幕對角線 [cm] |
6.1 cm |
| 操作元件 |
| 按鍵數量 |
6 |
| 運行模式開關 |
1 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是的 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
5 ms |
| ● 重復率，***小值 |
1/s |
| 輸入電流 |
| 耗用電流（額定值） |
1.55 A |
| 接通電流，***大值 |
2.4 A; 額定值 |
| I²t |
0.02 A²·s |
| 功率 |
| 背板總線上的饋電功率 |
12 W |
| 來自背板總線的功耗（達到均衡） |
30 W |
| 功率損失 |
| 功率損失，典型值 |
24 W |
| 存儲器 |
| SIMATIC 存儲卡插槽數量 |
1 |
| 需要 SIMATIC 存儲卡 |
是的 |
| 工作存儲器 |
| ● 集成（用于程序） |
3 Mbyte |
| ● 集成（用于數據） |
8 Mbyte |
| 裝載存儲器 |
| ● 插拔式（SIMATIC 存儲卡），***大值 |
32 Gbyte |
| 緩沖 |
| ● 免維護 |
是的 |
| CPU-處理時間 |
| 對于位運算，典型值 |
2 ns |
| 對于字運算，典型值 |
3 ns |
| 對于定點運算，典型值 |
3 ns |
| 對于浮點運算，典型值 |
12 ns |
| CPU-組件 |
| 元素數量（總數） |
12 000; 程序塊 (OB、FB、FC、DB) 和 UDT |
| DB |
| ● 編號范圍 |
1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999 |
| ● 容量，***大值 |
8 Mbyte; 對于***尋址的數據庫，***大容量為 64 KB |
| FB |
| ● 編號范圍 |
0 ... 65 535 |
| ● 容量，***大值 |
1 Mbyte |
| FC |
| ● 編號范圍 |
0 ... 65 535 |
| ● 容量，***大值 |
1 Mbyte |
