菲尼克斯浪涌保護器適用于信息技術和電信網絡的電涌保護器
IT接口對于過電壓**敏感。理想情況下，高傳輸速率不應受到保護電路的影響。而功能強大且反應迅速的組件能提供可靠保護，同時衰減較低。進而安全限制過電壓， 且?guī)拵缀醪皇苡绊憽?/font>
菲尼克斯電氣的DATATRAB DT系列產品為諸多應用提供保護：
l 高速網絡，***高達萬兆位以太網
l 帶有RS-485接口的網絡
l 用于電信應用的模擬量和數字量接口，包括DSL
所有的電涌保護設備均與系統兼容，并且采用合適的連接技術。
DT-LAN-CAT 6+型號支持各種數據協議下的高速數據傳輸，如以太網、以太網供電 (PoE)、ISDN、令牌環網和DS1等。

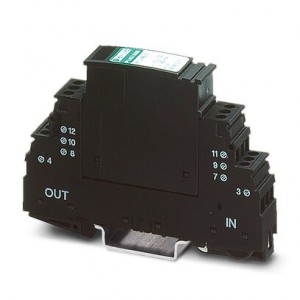

DATATRAB可用作適配器或DIN導軌模塊。

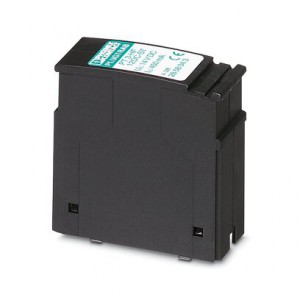

電涌保護插頭，安裝在基座上，用于IT系統中2個浮地信號線和地線的常規模式電壓粗/細保護，為 接地提供共模電壓粗保護。 工作電壓： 12 V DC
一、產品屬性
|
IEC 類別
|
C1
|
|
C2
|
|
C3
|
|
D1
|
|
VDE要求等級
|
C1
|
|
C2
|
|
C3
|
|
D1
|
|
類型
|
針式
|
|
產品類型
|
信息技術的電涌保護
|
|
位數
|
3
|
|
可使用CHECKMASTER軟件測試對保護器進行測試：
|
適用SW rev. 1.10及更高版本
|
|
每模塊的線對
|
1
|
二、數據鏈接
|
連接方式
|
螺釘連接（與基座的連接）
|
|
螺紋
|
M3
|
|
緊固扭矩
|
0.8 Nm
|
|
柔性導線橫截面
|
0.2 mm² 2.5 mm²
|
|
硬導線橫截面
|
0.2 mm² ... 4 mm²
|
|
可連接導向橫截面 AWG
|
24 ... 12
|
三、尺寸
|

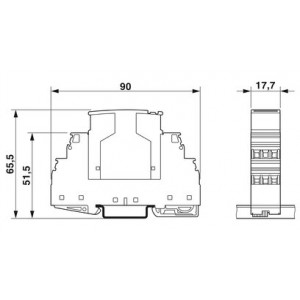

尺寸圖
|
|
|
寬度
|
17.7 mm
|
|
高度
|
45 mm
|
|
深度
|
52 mm
|
|
水平針距
|
1 分區
|
|
完整模塊寬度
|
17.7 mm
|
|
完整模塊高度
|
90 mm
|
|
完整模塊深度
|
65.5 mm
|
三、規格材料
|
顏色
|
黑色
|
|
阻燃等級，符合UL 94
|
V-0
|
|
外殼材料
|
PA
|
四、機械特性
機械參數
保護電路
|
動作方向
|
Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
|
|
***大持續電壓Uc
|
14 V DC
|
|
9.8 V AC
|
|
額定電流
|
450 mA (45 °C)
|
|
UC時，有效工作電流IC
|
≤ 5 µA
|
|
殘流IPE
|
< 5 µA (帶PT 1X2-BE)
|
|
< 1 µA (帶PT 1X2+F-BE)
|
|
標稱放電電流In (8/20) µs（線芯-線芯）
|
10 kA
|
|
額定放電電流In（8/20）µs（線芯-地）
|
10 kA
|
|
標稱放電電流In (8/20) µs（線芯-信號接地）
|
10 kA
|
|
脈沖放電電流Iimp (10/350) µs
|
2.5 kA
|
|
總放電電流Itotal (8/20) µs
|
20 kA
|
|
***大放電電流Imax (8/20) µs（線芯-線芯）
|
10 kA
|
|
***大放電電流Imax (8/20) µs（線芯-地）
|
10 kA
|
|
額定功率脈沖電流lan（10/1000）µs（線芯-線芯）
|
67 A
|
|
輸出電壓限值1 kV/µs（線芯-線芯）波峰
|
≤ 55 V
|
|
輸出電壓限值1 kV/µs（線芯-地）波峰
|
≤ 55 V (帶PT 1X2-BE)
|
|
≤ 700 V (帶PT 1X2+F-BE)
|
|
輸出電壓限值1 kV/µs（線芯-線芯）靜態
|
≤ 25 V
|
|
輸出電壓限值1 kV/µs（線芯-地）靜態
|
≤ 25 V
|
|
≤ 40 V (帶PT 1X2+F-BE)
|
|
殘留電壓 ln，（導線-導線）
|
≤ 25 V
|
|
殘留電壓 ln，（導線-地）
|
≤ 40 V (帶PT 1X2-BE)
|
|
In下的殘壓（線-信號地）
|
≤ 25 V (帶PT 1X2-BE)
|
|
殘壓lan（10/1000）µs（導線-導線）
|
≤ 25 V
|
|
Ian（10/1000）µs下的殘壓（線-信號地）
|
≤ 25 V
|
|
電壓保護水平Up（線芯-線芯）
|
≤ 50 V (C3 - 25 A)
|
|
≤ 80 V (C1 - 1 kV / 500 A)
|
|
≤ 110 V (C2 - 10 kV / 5 kA)
|
|
≤ 80 V (6 kV / 3 kA)
|
|
電壓保護水平Up（線-地）
|
≤ 50 V (C3 - 25 A)
|
|
≤ 85 V (C1 - 1 kV / 500 A)
|
|
≤ 140 V (C2 - 10 kV / 5 kA)
|
|
≤ 100 V (6 kV / 3 kA)
|
|
電壓保護水平Up（線-信號地）
|
≤ 50 V (C3 - 25 A)
|
|
響應時間tA（線芯-線芯）
|
≤ 500 ns
|
|
響應時間tA（線芯-地）
|
≤ 500 ns
|
|
輸入衰減aE，對稱。
|
典型值 0.3 dB (≤ 5 MHz / 100 Ω)
|
|
截止頻率fg（3 dB），100 Ω對稱系統
|
典型值 60 MHz
|
|
電容（線芯-線芯）
|
典型值 30 pF
|
|
每條路徑的電阻
|
2.2 Ω ±10 % (7-8/11-12)
|
|
需要的***大備用保險絲
|
500 mA (T)
|
|
電涌電流電阻（導線-導線）
|
C2 - 10 kV / 5 kA
|
|
C3 - 67 A
|
|
電涌電流電阻（導線-接地）
|
C2 - 10 kV / 5 kA
|
|
C3 - 67 A
|
|
D1 - 2.5 kA
|
六、環境條件
|
保護等級
|
IP20
|
|
環境溫度（運行）
|
-40 °C ... 85 °C
|
|
海拔
|
***大 2000 m
|
七、標準和規范
|
標準/規程
|
DIN EN 61664-1 / IEC 60664-1
|
|
標準/規格
|
EN 61643-21/A1
|
|
標準/規格
|
IEC 61643-21/A1
|
八、安裝
