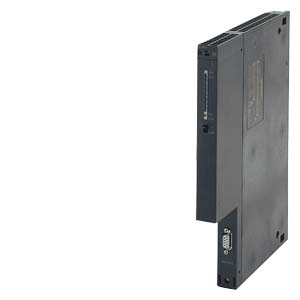

西門子PLC通信處理器 CP 443-5 EXT 6GK7443-5DX05-0XE0
| 產品類型名稱 |
CP 443-5 Extended |
 |
通信處理器 CP 443-5 Extended 用于將 SIMATIC S7-400 連接到 PROFIBUS DPS5 兼容， PG/OP- 和 S7-通信。 |
| 傳輸率 |
| 傳輸率 |
|
| ● 在***個接口處 / 符合 PROFIBUS |
9.6 kbit/s ... 12 Mbit/s |
| 接口 |
| 接口數量 / 符合工業以太網 |
0 |
| 電氣連接數量 |
|
| ● 在***個接口處 / 符合 PROFIBUS |
1 |
| 電氣連接規格 |
|
| ● 在***個接口處 / 符合 PROFIBUS |
9 針 Sub-D 插口 (RS485) |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 / 1 / 來自背板總線 |
5 V |
| 相對對稱公差 / DC 時 |
|
| ● 5 V 時 |
5 % |
| 消耗電流 |
|
| ● 來自背板總線 / DC 時 / 5 V 時 / 典型 |
0.6 A |
| 損耗功率 [W] |
3 W |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
0 ... 60 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 模塊格式 |
緊湊型模塊 S7-400 一倍寬 |
| 寬度 |
25 mm |
| 高度 |
290 mm |
| 深度 |
210 mm |
| 凈重 |
0.65 kg |
| 產品特點，產品功能，產品組件 / 常規 |
| 模塊數量 |
|
| ● 每個 CPU / ***大值 |
14 |
| ● 備注 |
S7-400 站點內，作為 PROFINET IO控制器運行的CP443-1Advanced數量決定可作為 DP 主站運行的 CP 數量�？偣部蛇\(yùn)行10個CP，作為PROFINET IO 控制器 (CP 443-1 Advanced) -> ***多 4個，作為DP主站 (CP443-5 Extended) -> ***多 10 個 |
| 功率數據 / 開放式通信 |
| 可能的連接數 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 |
32 |
| 數據量 |
|
| ● 用作各個連接的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 |
240 byte |
| 功率數據 / PROFIBUS DP |
| 服務 / 作為 DP 主站 |
|
| ● DPV1 |
是 |
| DP 從站數 |
|
| ● 連接 DP 主站 / 可運行 |
125 |
| 數據量 |
|
| ● 輸入端的地址區的 / 作為 DP 主站 / 總計 |
4096 byte |
| ● 輸出端的地址區的 / 作為 DP 主站 / 總計 |
4096 byte |
| ● 輸入端的地址區的 / 各個 DP 從站 |
244 byte |
| ● 輸出端的地址區的 / 各個 DP 從站 |
244 byte |
| 功率數據 / S7 通訊 |
| 可能的連接數 / 用于 S7 通信 |
|
| ● ***大值 |
48 |
| 功率數據 / 多協議運行 |
| 有效連接數量 / 多協議運行時 |
|
| ● 不帶 DP / ***大值 |
59 |
| ● 帶有 DP / ***大值 |
54 |
| 產品功能 / 管理，配置，項目組態 |
| 組態軟件 |
|
| ● 需要 |
STEP 7 V5.4 SP4 或更高/STEP 7 Professional V12 (TIA Portal) 或更高 |
| 產品功能 / 路由 |
| 可能的連接數 / 使用數據路由 / ***大值 |
30 |
| 產品功能 / 時間 |
| 產品功能 / 轉發時間同步 |
是 |
| 協議 / 支持 |
|
| ● SIMATIC 時間同步 (SIMATIC Time) |
是 |
| 標準，規格，許可 / 危險環境 |
| 資格證明 / CCC / 適用于防爆區符合 GB 標準 |
是 |
