技術數據

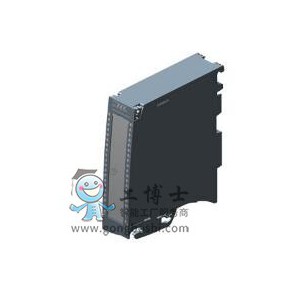

  SIMATIC S7-1500， 數字輸出模塊 DQ 32xDC 24V/0.5 A HF； 32 條通道，每組 8 條； 4A 每組； 單通道診斷； 替換值: 前連接器（螺栓端子 或推拉式）單獨訂購

一般信息

硬件功能狀態 FS02

固件版本 V1.1.0

產品功能

● I&M 數據 是; I&M0 至 I&M3

附帶程序包的

● STEP 7 TIA 端口，可組態 / 已集成，自版本 V13 SP1 / -

● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 V1.0 / V5.1

● PROFINET 版本 GSD 版 / GSD 修訂版以上 v2.3 / -

運行模式

● DQ 是

● 帶節能功能的 DQ 否

● PWM 否

● 凸輪控制（比較值轉換） 否

● 過采樣 否

● MSO 是

● 集成操作循環計數器 是

電源電壓

額定值 (DC) 24 V

允許范圍，下限 (DC) 20.4 V

允許范圍，上限 (DC) 28.8 V

反極性保護 是; 通過每組 7 A 的內部保險絲

輸入電流

耗用電流，*大值 60 mA

輸出電壓

額定值 (DC) 24 V

功率

來自背板總線的功率輸出 1.1 W

功率損失

功率損失，典型值 3.5 W

數字輸出

數字輸出類型 晶體管

數字輸出端數量 32

P 開關 是

可編程的數字輸出端 是

短路保護 是; 電子脈沖

● 響應閾，典型值 1 A

感應式關閉電壓的限制 L+ (-53 V)

控制數字輸入 是

輸出端的通斷能力

● 電阻負載時的*大值 0.5 A

● 照明負載時的*大值 5 W

負載電阻范圍

● 下限 48

● 上限 12 k

輸出電壓

● 對于信號 “1”，*小值 L+ (-0.8 V)

輸出電流

● 對于信號“1”的額定值 0.5 A

● 針對信號“1”的允許范圍，*大值 0.5 A

● 針對信號“0”的剩余電流，*大值 0.5 mA

電阻負載時的輸出延遲

● 從 “0” 到“1”，*大值 100 µs

● 從 ”1” 到“0”，*大值 500 µs

兩個輸出端并聯

● 用于邏輯連接 是

● 用于增加功率 否

● 用于冗余控制負載 是

開關頻率

● 電阻負載時的*大值 100 Hz

● 電感負載時的*大值 0.5 Hz; 符合 IEC 60947-5-1，DC-13

● 照明負載時的*大值 10 Hz

輸出端的總電流

● 每個通道的*大電流 0.5 A; 參見手冊中的附加說明

● 每個組的*大電流 4 A; 參見手冊中的附加說明

● 每個模塊的*大電流 16 A; 參見手冊中的附加說明

導線長度

● 屏蔽，*大值 1 000 m

● 未屏蔽，*大值 600 m

等時模式

節拍同步運行（應用程序至端口同步） 是

加工時間和激活時間 (TWA) *小值 70 µs

總線循環時間 (TDP) *小值 250 µs

報警/診斷/狀態信息

診斷功能 是

可接入替代值 是

報警

● 診斷報警 是

● 維護報警 是

診斷信息

● 電源電壓監控 是

● 斷線 是

● 短路 是

● 累積故障 是

診斷顯示 LED

● RUN LED 是; 綠色 LED

● ERROR LED 是; 紅色 LED

● MAINT LED 是; 黃色 LED

● 電源電壓監控 (PWR-LED) 是; 綠色 LED

● 通道狀態顯示 是; 綠色 LED

● 用于通道診斷 是; 紅色 LED

● 用于模塊診斷 是; 紅色 LED

電位隔離

通道的電勢分離

● 在通道之間 否

● 在通道之間，分組點數 8

● 在通道和背板總線之間 是

絕緣

絕緣測試，使用 707 V DC（測試類型）

標準、許可、證書

適用于安全功能 否

適用于安全關斷標準組件 是; FS02 以上版本

安全關斷標準組件可達到的*大安全等級

● 性能等級符合 ISO 13849-1 PL d

● 類別符合 ISO 13849-1 3 類

● SILCL 符合 IEC 62061 SILCL 2

分布式運行

按優先級啟動 是

尺寸

寬度 35 mm

高度 147 mm

深度 129 mm

重量

重量，約 280 g
