產品簡介

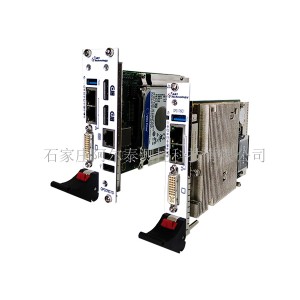

CPCI76C1系列3U Compact PCI® PlusIO 刀片處理器，是基于IntelR Core™ 平臺搭載ntelR Core™ 系列處理器和Intel® QM87 Express Chipset ，板載4G/8G DDR3L內存顆粒，在提升計算、圖像處理性 能及降低功耗方面具有相當優勢，可配套本公司RIO-76C1系列產品同時使用。CPCI76C1系列刀片處 理器系統支持32Bit/66M PCI擴展總線，具有豐富的后I/O接口，使得系統擴展、安裝與維護更輕松， 符合多樣化嵌入式應用要求。產品設計經過嚴格測試，能長時間穩定可.靠的工作，可廣泛應用于工業 自動化控制、計算機領域等。
指標參數
|
系統
|
處理器
|
Intel® Core™ i7-4700EQ/I5-4400E/I3-4100E Processor /
Intel® Celeron® Processor 2000E
|
|
芯片組
|
Intel® QM87 Express 芯片組
|
|
內存
|
板載4GB DDR3L 內存顆粒
|
|
CompactPCI總線
|
J1支持32bit，33/66MHz PCI 總線
兼容PICMG2.0核心規范
3.3V/5V VIO 信號環境
|
|
看門狗
|
0-255秒可編程看門狗
|
|
顯示接口
|
VGA
|
1個VGA（是通過后IO引出）
|
|
DVI-D
|
1個DVI-D
|
|
DP
|
CPCI76C1D：2個DP
|
|
I/O接口
|
USB2.0
|
8個 USB2.0
CPCI76C1D：前面板有2個USB2.0接口，其余6個USB2.0是通過后IO引出
|
|
USB3.0
|
3個 USB3.0
CPCI76C1D：前面板有1個USB3.0接口，其余2個是通過后IO引出
|
|
串口
|
4路RS232
CPCI76C1D：其中1路于前面板以RJ45接口引出，一路以排針形式引出，
支持RS-232/RS-422/RS-485 三種工作模式，其余兩路通過后IO引出。
|
|
以太網口
|
4路10/100/1000Base-TX，3個Intel{C}{C}R{C}{C}82574L/
1個I218-V（CPCI76C1D：前面板有兩個以太網接口,其余兩路通過后IO引出）
|
|
存儲設備
|
SATA接口
|
6路SATA3.0接口
CPCI76C1D：3個位于主板以及接口擴展板上，其余3路通過后IO引出
|
|
1個CFast接口
|
|
CPCI76C1D：2.5" SATA HDD/SSD
|
|
板載8G SSD（可定制）
|
|
應用環境
與
機械尺寸
|
工作溫度
|
0-60℃（-20℃-70℃可定制，配SSD）
|
|
存儲溫度
|
-40-80℃
|
|
相對濕度
|
5%-95%，無凝露
|
|
尺寸
|
200.8mm(L)×130.5mm(W)×20.32mm（H）（CPCI76C1）
200.8mm(L)×130.5mm(W)×40.64mm（H）（CPCI76C1D）
|
|
供電電源
|
5V與3.3V供電
|
|
典型功耗
|
+5V@10A；+5%/-3%
|
|
操作系統
|
Win7/Win8/ Win10/Linux
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
