產品簡介

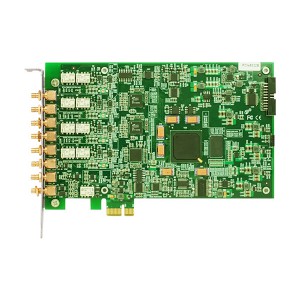

PCIe8532B/8531B 是 4 通道 12/14 位 20MS/s 采樣數字化儀，專為輸入信號高達10M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達256MB 的 DDR3 SDRAM 存儲器。 PCIe8532B/8531B 配備了 12/14 位高線性度的 AD 轉換器，是無線通訊、雷達/聲納、圖形成像等高動態范圍應用的選擇。
產品特點
4 通道單端模擬輸入
12 位高分辨率 ADC（PCIe8532B）
14 位高分辨率 ADC（PCIe8531B）
模擬輸入帶寬達 10M
板載 256MB DDR3 SDRAM
可編程輸入電壓量程范圍±1V 或±5V
B-1 路外部數字觸發信號輸入接口
B-1 路觸發信號輸出接口
B-1 路外部采樣時鐘輸入接口
B-1 路時鐘輸出接口
全自動校準
通過系統同步接口實現模塊之間同步
指標參數
|
AD模擬量輸入
|
ADC分辨率
|
12位（Bit）
|
|
輸入通道
|
4路單端
|
|
輸入量程
|
±5V、±1V
|
|
采樣率
|
高達20MHz
|
|
采樣方式
|
同步采樣
|
| 存儲器深度 |
板載256MB DDR3 SDRAM |
|
校準方式
|
軟件自動校準
|
|
耦合方式
|
直流耦合、交流耦合
|
|
觸發源
|
軟件觸發、ATR觸發、DTR觸發、Trigger 信號觸發
（用于多卡同步）
|
|
ATR輸入源
|
從AI0~AI3的任一通道輸入
|
|
觸發源輸入范圍
|
ATR輸入范圍
|
同AD量程
|
|
DTR輸入范圍
|
標.準TTL電平
|
|
輸入阻抗
|
1MΩ、50Ω（可定制）
|
|
帶寬
|
10MHz
|
|
時鐘源
|
板載時鐘、主卡10M、外部參考10M、外時鐘
|
|
外時鐘輸入范圍
|
2MHz~20MHz，幅值為2Vpp~5Vpp
|
| 數據存儲 |
可搭配PCIe-SSDM2X存儲模塊實現高達160MB/s實時數據流盤 |
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
