產品簡介

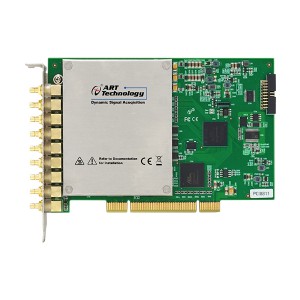

PCI/PXI 8811/8814 是一款為測試音頻和振動信號而設計的高精度數據采集卡。該板卡提供 8 路同 步模擬輸入通道，24bit 分辨率，采樣速率 102.4Ksps；支持 AC/DC 兩種耦合方式，每通道均可 通過軟件獨立配置；板載數字抗混疊濾波器，可有效降低高頻噪聲并抑制頻率混疊。每通道集成獨立 的 IEPE 激勵源，可實現加速度傳感器及麥克風等相關的信號調理。 PCI/PXI 8811/8814 具備靈活的通道配置，對于多通道的動態信號采集應用，適用于諸如動態結構 測試、音頻/振動測試等高通道數的動態信號采集應用場合。
指標參數
|
模擬量輸入
|
分辨率
|
24 bit
|
|
采樣范圍
|
±11V
|
|
同步采樣通道數
|
8通道
|
|
通道配置
|
偽差分（50Ω）
|
|
采樣速率
|
8 Hz ~ 102.4kHz
|
|
校準方式
|
軟件自動校準
|
|
耦合方式
|
直流、交流
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
4K 點FIFO
|
|
工作電壓高達
|
±11.2V
|
|
保護電壓
|
±12V
|
|
觸發源
|
軟件觸發、模擬邊沿觸發、模擬窗觸發、數字邊沿觸發
|
|
觸發源輸入范圍
|
模擬觸發信號輸入范圍
|
同AI量程
|
|
數字觸發信號輸入范圍
|
標.準TTL電平
|
|
輸入阻抗
|
1MΩ
|
|
IEPE功能
|
每通道可單獨配置（選擇IEPE時通道自動切換為AC耦合）
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
