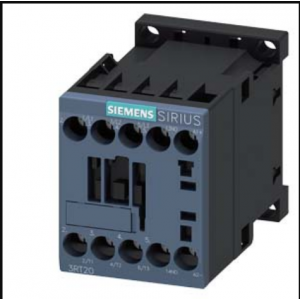

功率接觸器，AC-3e/AC-3， 12 A，5.5 kW / 400 V， 1 NO，110 V DC 0.7-1.25*US 集成有瞬態抑制二極管 3 極，尺寸 S00 彈簧型端子 適合于 PLC 輸出端 不帶輔助開關 可擴展 產品品牌名稱 SIRIUS 產品名稱 連接保護 產品類型名稱 3RT2 綜合技術數據 接觸器的結構尺寸 S00 產品擴展   ● 用于通訊的功能模塊 否 ● 輔助開關 否 損耗功率 [W] 電流測定值時   ● AC 時 在熱運行狀態中 1.5 W ● AC 時 在熱運行狀態中 每個電極 0.5 W ● 無負載電流份額 典型 2.8 W 絕緣電壓   ● 主電路的 污染度 3 時 測定值 690 V ● 輔助電路 污染度 3 時 測定值 690 V 抗沖擊電壓能力   ● 主電路的 測定值 6 kV ● 輔助電路 測定值 6 kV 針對安全隔離的***大允許電壓 在線圈和主觸點之間 符合 EN 60947-1 400 V 耐沖擊性 方波沖擊時   ● DC 時 7.3g / 5 ms, 4.7g / 10 ms 耐沖擊性 正弦沖擊時   ● DC 時 11,4g / 5 ms, 7,3g / 10 ms 機械式使用壽命（轉換周期）   ● 接觸器的 典型 30 000 000 參考標示 符合 IEC 81346-2:2009 Q RoHS 指令（日期） 10/01/2009 環境條件 安裝高度 高度超出水平面以上 ***大值 2 000 m 環境溫度   ● 運行期間 -25 ... +60 °C ● 存放期間 -55 ... +80 °C 相對空氣濕度 ***小值 10 % 相對空氣濕度 55 ℃ 時 根據 IEC 60068-2-30 ***大值 95 % 主電路 極數 用于主電路 3 常開觸點數量 用于主觸點 3 工作電壓   ● AC-3 時 測定值 ***大值 690 V ● AC-3e 時 測定值 ***大值 690 V 工作電流   ● AC-1 時 400 V 時 環境溫度 40 °C 時 測定值 22 A ● AC-1 時   — ***高 690 V 環境溫度 40 °C 時 測定值 22 A — ***高 690 V 環境溫度 60 °C 時 測定值 20 A ● AC-3 時   — 400 V 時 測定值 12 A — 500 V 時 測定值 9.2 A — 690 V 時 測定值 6.7 A ● AC-3e 時   — 400 V 時 測定值 12 A — 500 V 時 測定值 9.2 A — 690 V 時 測定值 6.7 A ● AC-4 400 V 時 測定值 8.5 A ● AC-5 A 時 ***高 690 V 測定值 19.4 A ● AC-5b 時 ***高 400 V 測定值 9.9 A ● AC-6a 時   — 至 230 V 電流峰值 n=20 時 測定值 7.2 A — ***高 400 V 電流峰值 n=20 時 測定值 7.2 A — ***高 500 V 電流峰值 n=20 時 測定值 7.2 A — ***高 690 V 電流峰值 n=20 時 測定值 6.7 A ● AC-6a 時   — 至 230 V 電流峰值 n=30 時 測定值 4.8 A — ***高 400 V 電流峰值 n=30 時 測定值 4.8 A — ***高 500 V 電流峰值 n=30 時 測定值 4.8 A — ***高 690 V 電流峰值 n=30 時 測定值 4.8 A ***小橫截面 在主電路中 ***大 AC-1 測定值時 4 mm² 工作電流 約 200000 次操作循環 AC-4   ● 400 V 時 測定值 4.1 A ● 690 V 時 測定值 3.3 A 工作電流   ● 在 1 個導電回路中 DC-1時   — 24 V 時 測定值 20 A — 110 V時 測定值 2.1 A — 220 V 時 測定值 0.8 A — 440 V 時 測定值 0.6 A — 600 V 時 測定值 0.6 A ● 在 2 個串聯導電回路中 DC-1時   — 24 V 時 測定值 20 A — 110 V時 測定值 12 A — 220 V 時 測定值 1.6 A — 440 V 時 測定值 0.8 A — 600 V 時 測定值 0.7 A ● 在 3 個串聯導電回路中 DC-1時   — 24 V 時 測定值 20 A — 110 V時 測定值 20 A — 220 V 時 測定值 20 A — 440 V 時 測定值 1.3 A — 600 V 時 測定值 1 A ● 在 1 個導電回路中 DC-3 時 DC-5 時   — 24 V 時 測定值 20 A — 110 V時 測定值 0.15 A ● 在 2 個串聯導電回路中 DC-3 時 DC-5 時   — 24 V 時 測定值 20 A — 110 V時 測定值 0.35 A ● 在 3 個串聯導電回路中 DC-3 時 DC-5 時   — 24 V 時 測定值 20 A — 110 V時 測定值 20 A — 220 V 時 測定值 1.5 A — 440 V 時 測定值 0.2 A — 600 V 時 測定值 0.2 A
