BRAY博雷746系列

尺寸范圍

NPS 2至24 / DN 50至600

***大許用操作壓力

240psi (16巴)

閥體類型

單體式、對夾

雙向刀閘閥—— 746系列

尺寸范圍

NPS 2至24 / DN 50至600

閥體材料

球墨鑄鐵、碳鋼 (WCB) 、CF8不銹鋼、CF8M不銹鋼、CF3M不銹鋼

***大許用操作壓力

240psi (16巴)

閥桿材料

304不銹鋼

閥體類型

單體式、對夾

閘門材料

316, 317不銹鋼、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®

襯里***高溫度

176°F (80°C)

設計標準

制造商標準

填料***高溫度

浸PTFE：450°F (232°C)
PTFE/Buna-N：194°F (90°C)

測試標準

MSS SP151

認證

ATEX, TR CU

結構長度

制造商標準

執行機構選項

手輪、斜輪齒輪、氣動、液壓、電動

746系列雙向刀閘閥閥體和閥箱整體配有一體式聚氨酯襯里，為磨蝕性***高的應用提供VI級密封。襯里延展至閥體正面，提供針對磨蝕性介質的全面保護，無需額外墊片。單體式耐用球墨鑄鐵閥體采用緊湊的對夾設計，易于操作和安裝。

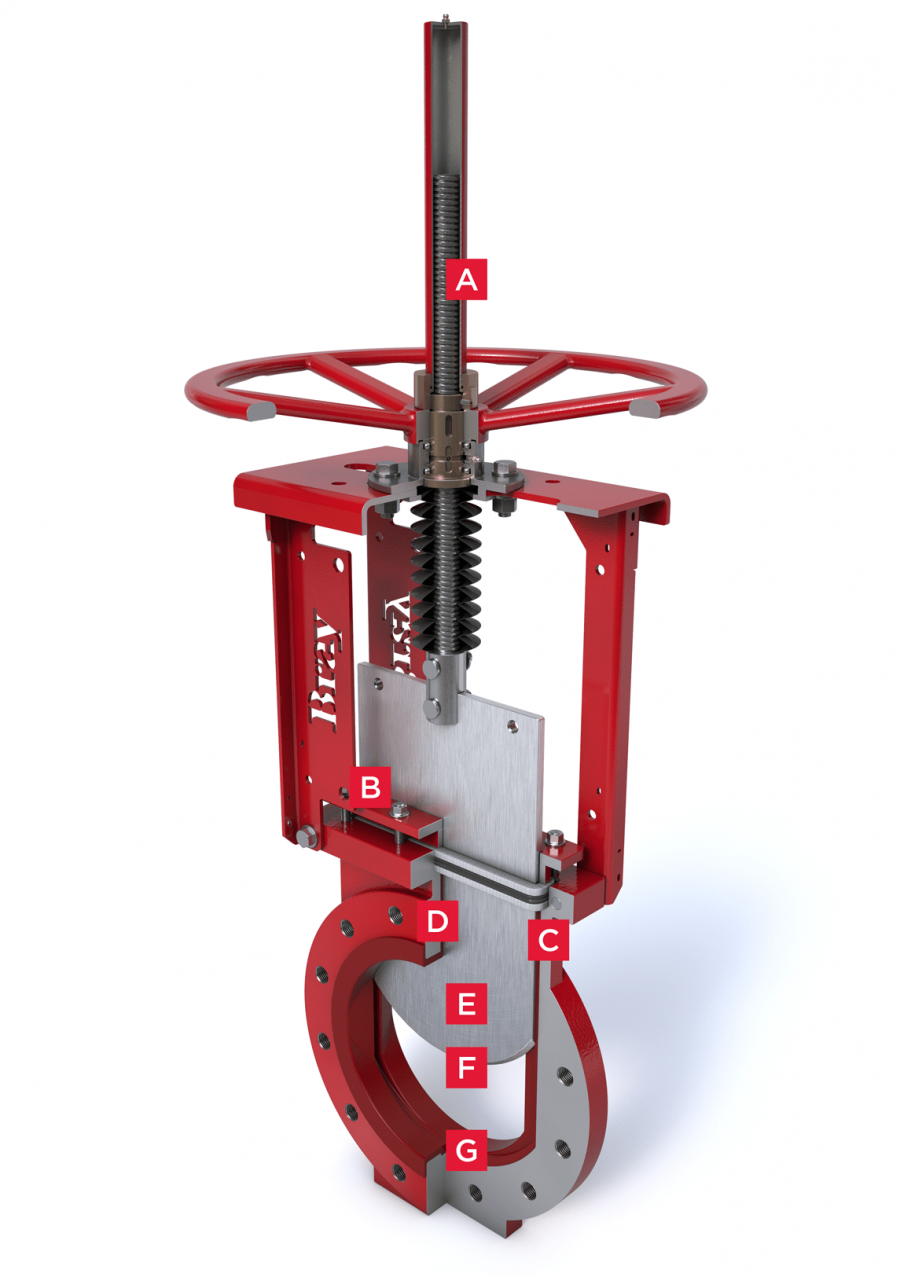

A. 閥桿蓋

標準保護性閥桿套在危險環境下提高壽命周期。
B. 填料壓蓋

動負載填料壓蓋延長閘門使用壽命，防止閥門頂部出現泄漏和排放。
C. 閥體

標準單體式球墨鑄鐵閥體整體配備聚氨酯襯里
D. 襯墊

聚氨酯閥體襯里可承受溫度高達80°C/176°F，全面保護閥門閥體不受磨蝕性管道介質的影響。(UMP 241 90 Shore, PTMEG-TDI)
E. 無限制流道

通過全通經閥門設計實現無限制流道與***小壓降，延長閥門壽命。
F. 門

提供多種耐腐蝕合金作為堅固閘門的材料，可根據應用需求選擇。
G. 閥座

采用閥座和端口平齊設計，消除可能聚集介質的腔和妨礙閘門完全關閉的腔。
