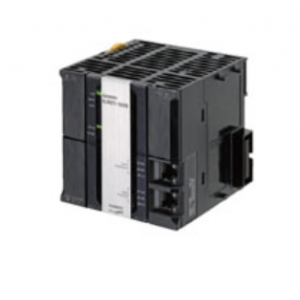

| 產品名稱 | NJ/NY系列 NC整合控制器 | |
|---|---|---|
| 型號 | NJ501-5300 | |
| 硬件 | 構件塊型 | |
| 畫面規格 | - | |
| 存儲器 | - | |
| 操作系統 | - | |
| 任務 | 多任務程序 | |
| 控制功能 | • 邏輯 • 運動 • 數字控制(NC) |
|
| 控制軸數 | ***大控制軸數 | 16 |
| 每1系統的同步軸數 | 4 | |
| 系統數 | 4 | |
| ***小通信周期 | 500μs | |
| 軟件 | 整合開發環境 | Sysmac Studio： • 梯形圖、結構化文本(ST)、聯機ST • 符合IEC 61131-3標準 • PLCopen®標準運動/安全功能塊 • G代碼/M代碼 |
| 圖形用戶 接口 |
CNC Operator： • G代碼/M代碼 |
|
| 坐標系功能 | 補償 | 刀具直徑/長度、彎曲、滾珠絲桿 |
| 插補 | 直線、圓弧、螺旋狀、錐形、螺旋形 | |
| 坐標系 | 機械坐標系、工件坐標系、局部坐標系、 鏡像、定標功能、旋轉、平面選擇等 |
|
| 其它 | 回饋比率控制、加減速控制、 預讀功能、機械鎖、空運轉、回溯等 |
|
| 程序容量 | 20MB | |
| NC程序緩存容量 | 16MB | |
| 存儲卡 | SD存儲卡、SDHC存儲卡 | |
| 內置端口 | EtherNet/IP、EtherCAT、USB | |
| EtherCAT從站***大數量 | 192 | |
| 安裝 | DIN導軌 | |
| 適用標準 | EU指令、cULus、RCM、韓國電波法注冊 | |
