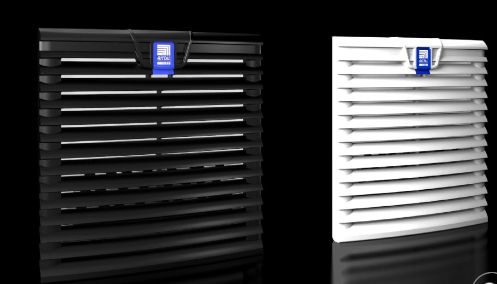

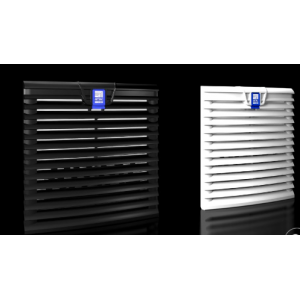

威圖機柜RittalTopTherm 過濾器風扇 采用 EC 技術
產品型號3239.500
使用 EC 技術的高能效型 RTT 過濾器風扇。 風量從 180 m³/h 起，帶內嵌控制接口 （0-10 V / PWM信號輸入和轉速信號輸出），調節和監控風扇。
產品描述:
采用斜流電機技術的 TopTherm 過濾器風扇的高能效規格。型號 3240.50x 至 3245.51x 的風扇可調節、可監控。都可以通過標準內置控制接口和轉速信號輸出接口連接相應設備，達到控制風扇運行，監控風扇轉速及風扇功能。
顏色:
RAL 7035
供貨范圍:
Complete unit ready to install, including chopped-fibre filter mat
風扇:
對角，EC 電機
Air throughput, unimpeded airflow (with chopped-fibre filter):
在 50 Hz 條件下: 100 m³/h
在 60 Hz 條件下: 100 m³/h
Air throughput, unimpeded airflow (with pleated filter):
在 50 Hz 條件下: 110 m³/h
在 60 Hz 條件下: 110 m³/h
氣流量（帶含有標準過濾墊的排氣過濾器）（數量 x 型號）:
1 x 3239200: 74 m³/h
2 x 3239200: 84 m³/h
額定工作電壓:
200 V - 240 V, 1~, 50 Hz/60 Hz
額定功率 Pel:
在 50 Hz 條件下: 6.1 W
在 60 Hz 條件下: 6.1 W
額定電流 ***大:
在 50 Hz 條件下: 0.04 A
在 60 Hz 條件下: 0.04 A
尺寸:
寬度: 204 mm
高度: 204 mm
安裝開口截面:
開孔寬度: 177 mm
開口高度: 177 mm
安裝深度:
90 mm
防護等級 IP，符合 IEC 60 529 標準:
IP54 with chopped-fibre filter/pleated filter
IP55 with pleated filter and absorber mat
IP56 with chopped-fibre filter/pleated filter and hose-proof hood
防護等級 NEMA:
Type 12 with chopped-fibre filter/pleated filter
Type 3, 3R, 4, 4X with chopped-fibre filter/pleated filter and hose-proof hood
前置熔斷器:
自動保險器/熔絲: 6 A
說明:
To increase the air throughput, a pleated filter may optionally be used (see characteristic curve). Suitable for use with fan-and-filter units, roof-mounted fans and outlet filters.
為更有效地運行和監控過濾器風扇，建議安裝用于 EC 風扇過濾器的 EC 轉速調節器（風力不低于 180 m³/h）。
工作溫度范圍:
-20 °C...55 °C
貯存溫度范圍:
-30 °C...70 °C
噪音等級:
在 50 Hz 條件下: 53 dB(A)
在 60 Hz 條件下: 53 dB(A)
包裝單元:
1 件
重量/包裝:
0.91 kg
