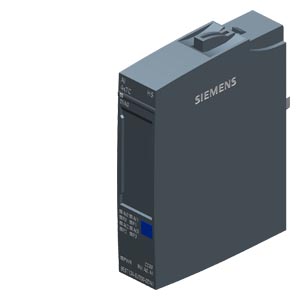

SIMATIC ET 200SP，模擬量輸入模塊，AI 4xTC 高速，適用于 A0、A1 型 BU 型號，顏色代碼 CC00，通道診斷，16 位，+/-0.1% |
| 一般信息 |
| 產品類型標志 |
AI 4xTC HS |
| 硬件功能狀態 |
FS02 以上版本 |
| 固件版本 |
|
| ● 可更新固件 |
是 |
| 可用的基本單元 |
BU 類型 A0、A1 |
| 模塊特有彩色標牌板的顏色代碼 |
CC00 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否 |
| ● 可變測量范圍 |
是 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V15，帶 HSP 265 / V15.1 以上集成 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 以上 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
各修訂版本 3 和 5 以上的 GSD 文件 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.3 |
| 運行模式 |
| ● 過采樣 |
否 |
| ● MSI |
是 |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
是 |
| 可在 RUN 模式下校準 |
是 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 輸入電流 |
| 耗用電流（額定值） |
37 mA |
| 耗用電流，***大值 |
50 mA |
| 功率損失 |
| 功率損失，典型值 |
0.9 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
16 byte; + 1 個字節用于 QI 信息 |
| 硬件擴展 |
| 自動編碼 |
是 |
| ● 機械編碼鍵 |
是 |
| ● 機械編碼鍵的類型 |
A 型 |
| 為不同的接口類型選擇基礎單元 |
| ● 兩線制連接 |
BU 類型 A0、A1 |
| 模擬輸入 |
| 模擬輸入端數量 |
4 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
30 V |
| 循環時間（所有通道） ***小值 |
5 ms; 基本轉換時間和附加處理時間之和（視激活通道的參數設置而定） |
| 溫度測量的技術單位，可調節 |
是; °C / °F / K |
| 輸入范圍（額定值），電壓 |
| ● -1 V 至 +1 V |
是; 包括符號在內 16 位 |
| — 輸入電阻（-1 V 至 +1 V） |
1 M |
| ● -250 mV 至 +250 mV |
是; 包括符號在內 16 位 |
| — 輸入電阻（-250 mV 至 +250 mV） |
1 M |
| ● -50 mV 至 +50 mV |
是; 包括符號在內 16 位 |
| — 輸入電阻（-50 mV 至 +50 mV） |
1 M |
| ● -80 mV 至 +80 mV |
是; 包括符號在內 16 位 |
| — 輸入電阻（-80 mV 至 +80 mV） |
1 M |
| 輸入范圍（額定值），熱電偶 |
| ● 類型 B |
是; 包括符號在內 16 位 |
| — 輸入電阻（類型 B） |
1 M |
| ● 類型 C |
是; 包括符號在內 16 位 |
| — 輸入電阻（類型 C） |
1 M |
| ● 類型 E |
是; 包括符號在內 16 位 |
| — 輸入電阻（類型 E） |
1 M |
| ● 類型 J |
是; 包括符號在內 16 位 |
| — 輸入電阻（類型 J） |
1 M |
| ● 類型 K |
是; 包括符號在內 16 位 |
| — 輸入電阻（類型 K） |
1 M |
| ● 類型 L |
是; 包括符號在內 16 位 |
| — 輸入電阻（類型 L） |
1 M |
| ● 類型 N |
是; 包括符號在內 16 位 |
| — 輸入電阻（類型 N） |
1 M |
| ● 類型 R |
是; 包括符號在內 16 位 |
| — 輸入電阻（類型 R） |
1 M |
| ● 類型 S |
是; 包括符號在內 16 位 |
| — 輸入電阻（類型 S） |
1 M |
| ● 類型 T |
是; 包括符號在內 16 位 |
| — 輸入電阻（類型 T） |
1 M |
| ● 類型 U |
是; 包括符號在內 16 位 |
| — 輸入電阻（類型 U） |
1 M |
| ● 類型 TXK/TXK(L) 符合 GOST |
是; 包括符號在內 16 位 |
| — 輸入電阻（類型 TXK/TXK(L) 符合 GOST） |
1 M |
| 熱電偶 (TC) |
| 溫度補償 |
| — 可參數化 |
是 |
| — 模塊的參考通道 |
否 |
| — 內部參考結 |
是; BaseUnit 類型 A1 |
| — 成組參考通道 |
是 |
| — 參考通道組別數量 |
4; 組別 0 至 3 |
| — 固定的參考溫度 |
是 |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m; 熱電偶為 100 m |
| 輸入端的模擬值構成 |
| 測量原理 |
集成 (Sigma-Delta) |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
16 bit |
| ● 可參數化的集成時間 |
是 |
| ● 基本轉換時間，包含積分時間 (ms) |
|
| — 檢測斷線時的附加處理時間 |
1 ms |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
16.6 / 50 / 60 Hz / 自 |
| ● 轉換時間（每個通道） |
180 / 60 / 50 / 1.25 ms |
| 測量值濾波 |
| ● 平滑級數 |
4; 無；4/8/16 倍 |
| ● 可參數化 |
是 |
| ● 等級： 無 |
是 |
| ● 等級：弱 |
是 |
| ● 等級： 中等 |
是 |
| ● 等級： 強 |
是 |
| 傳感器 |
| 信號傳感器連接 |
| ● 用于電壓測量 |
是 |
| 誤差/精度 |
| 線性錯誤（與輸入范圍有關），(+/-) |
0.01 % |
| 溫度錯誤（與輸入范圍有關），(+/-) |
0.005 %/K |
| 輸入端之間的串擾，***小值 |
-70 dB |
| 25 °C 時起振狀態下的重復精度（與輸入范圍有關），(+/-) |
0.03 % |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
0.1 %; SFU 關時 0.3 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.05 %; SFU 關時 0.2 % |
| 故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率 |
| ● 串聯干擾（干擾峰值 < 輸入范圍的額定值），***小值 |
70 dB |
| ● 并聯電壓，***大值 |
60 V; DC |
| ● 共模干擾，***小值 |
90 dB |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| ● 極限值報警 |
是; 分別為兩個上限值和兩個下限值 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
是; 各個通道 |
| ● 累積故障 |
是 |
| ● 溢出/下溢 |
是; 各個通道 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
是; 紅色 LED |
| ● 用于模塊診斷 |
是; 綠色/紅色 LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
是 |
| 允許的電位差 |
| 輸入端之間 (UCM) |
60 V DC |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 適用于符合 AMS2750 標準的應用程序 |
是; 符合性聲明，參見在線支持文檔 109757262 |
| 適用于符合 CQI-9 標準的應用程序 |
是; 基于 AMS 2750 E |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C; 自 FS02 起 < 0 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C; 自 FS02 起 < 0 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 |
| 尺寸 |
| 寬度 |
15 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，約 |
33 g |
