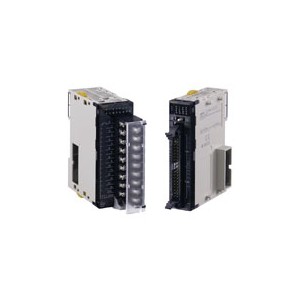

| 名稱 | 16點DC輸入單元(帶端子塊) | |
|---|---|---|
| 型號 | CJ1W-ID211 | |
| 額定輸入電壓 | DC24V | |
| 額定輸入電壓范圍 | DC20.4～26.4V | |
| 輸入阻抗 | 3.3kΩ | |
| 輸入電流 | 在DC24V時典型值為7mA | |
| ON電壓/ON電流 | DC14.4V以上/3mA以上 | |
| OFF電壓/OFF電流 | DC5V以下/1mA以下 | |
| ON響應時間 | 8.0ms以下(可設定為0～32ms之間的任意數值。) *1 | |
| OFF響應時間 | 8.0ms以下(可設定為0～32ms之間的任意數值。) *1 | |
| 回路數 | 16 (16點/公用， 1回路) | |
| 并發ON點數 | 100%并發ON (DC24V) (請參見以下插圖。) |
|
| 絕緣電阻 | 外部端子和GR端子間20MΩ 以上（DC100V） | |
| 耐電壓 | 外部端子和GR端子間1 分鐘AC1,000V，漏電流10mA以下 | |
| 內部電流消耗 | 80mA以下 | |
| 質量 | 110g以下 | |
| 回路配置 |
 • 端子的信號名稱為設備變量名稱。 設備變量名稱為使用“Jxx”作為設備名稱的名稱。 |
 |
| 外部連接和端子-設備變 量圖 |
 • 輸入電源的極性用兩種方式均可連接。 • 端子的信號名稱是設備的變量名稱。 設備變量名稱是將“Jxx”用作設備名稱的名稱。 |
|
