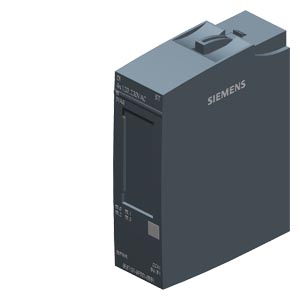

SIMATIC ET 200SP， 數字輸入模塊， DI 4x 120..230V AC 標準， 類型 3 （IEC 61131）， 包裝單元： 1 件， 適合 BU 型 B1， 顏色代碼 CC41， 模塊診斷 |
| 一般信息 |
| 產品類型標志 |
DI 4x120 ... 230 V AC ST |
| 硬件功能狀態 |
FS02 以上版本 |
| 固件版本 |
V0.0 |
| ● 可更新固件 |
否 |
| 可用的基本單元 |
BU 類型 B1 |
| 模塊特有彩色標牌板的顏色代碼 |
CC41 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V14 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
各修訂版本 3 和 5 以上的 GSD 文件 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.3 |
| 運行模式 |
| ● DI |
是 |
| ● 計數器 |
否 |
| ● 過采樣 |
否 |
| ● MSI |
否 |
| 電源電壓 |
| 額定值 (AC) |
230 V |
| 允許范圍，下限 (AC) |
187 V |
| 允許范圍，上限 (AC) |
264 V |
| 反極性保護 |
否 |
| 輸入電流 |
| 耗用電流（額定值） |
10 mA |
| 傳感器供電 |
| 輸出端數量 |
4 |
| 短路保護 |
否; 使用 BU 類型 B1 時，應設計脫扣電流為 10 A 的保險絲 |
| 輸出電流 |
| ● ***高可達 60 ℃，***大值 |
10 A |
| 功率損失 |
| 功率損失，典型值 |
1 W; 有功功率，負載電壓 230 V，所有輸入端接通 230 V，50 Hz |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 輸入端 |
1 byte; + 1 個字節用于 QI 信息 |
| 硬件擴展 |
| 自動編碼 |
是 |
| ● 機械編碼鍵 |
是 |
| ● 機械編碼鍵的類型 |
類型 C |
| 為不同的接口類型選擇基礎單元 |
| ● 一線制連接 |
BU 類型 B1 |
| ● 兩線制連接 |
BU 類型 B1 |
| ● 三線制連接 |
BU 類型 B1 |
| ● 四線制連接 |
B1 類基座單元 + 電位分配模塊 |
| 數字輸入 |
| 數字輸入端數量 |
4 |
| 輸入特性符合 IEC 61131，類型 3 |
是 |
| 輸入電壓 |
| ● 額定值 (AC) |
230 V |
| ● 對于信號“0” |
0V AC 至 40V AC |
| ● 對于信號“1” |
AC 74 V 至 AC 264 V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
10.8 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
否 |
| — 從“0”到“1”時，***小值 |
1.5 ms |
| — 從“0”到“1”時，***大值 |
4 ms |
| — 從“1”到“0”時，***小值 |
10 ms |
| — 從“1”到“0”時，***大值 |
10 ms |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| 報警/診斷/狀態信息 |
| 報警 |
| ● 診斷報警 |
否 |
| ● 過程報警 |
否 |
| 診斷 |
| ● 電源電壓監控 |
否 |
| ● 斷線 |
否 |
| ● 短路 |
否 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
否 |
| ● 用于模塊診斷 |
是; 綠色 / 紅色 DIAG-LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
否 |
| 絕緣 |
| 絕緣測試，使用 |
2545 V DC/2 s（例行測試） |
| 標準、許可、證書 |
| 適用于安全功能 |
否 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
2 000 m; 根據需要：安裝高度高于 2000 m |
| 尺寸 |
| 寬度 |
20 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，約 |
36 g |
