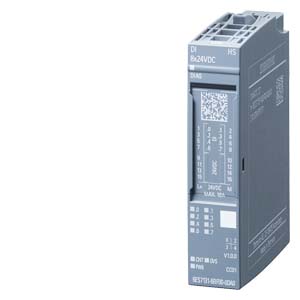

SIMATIC ET 200SP， 數字式輸入端模塊， DI 8x 24VDC High Speed， 包裝數量：1 件， 三個備擇的操作模式： DI，過采樣，4x計數器， 適合用于 A0 類型的基座單元， 顏色代碼 CC01， |
| 一般信息 |
| 產品類型標志 |
DI 8x24 VDC HS |
| 硬件功能狀態 |
FS04 以上版本 |
| 固件版本 |
V1.0.2 |
| ● 可更新固件 |
是 |
| 可用的基本單元 |
BU 類型 A0 |
| 模塊特有彩色標牌板的顏色代碼 |
CC01 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
是 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V13 SP1 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
各修訂版本 3 和 5 以上的 GSD 文件 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.3 |
| 運行模式 |
| ● DI |
是 |
| ● 計數器 |
是 |
| ● 過采樣 |
是 |
| ● MSI |
否 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 輸入電流 |
| 耗用電流，***大值 |
70 mA; 無傳感器電源 |
| 傳感器供電 |
| 24 V 傳感器供電 |
| ● 24 V |
是 |
| ● 短路保護 |
是; 每個模塊，電子的 |
| ● 輸出電流，***大值 |
700 mA |
| 功率損失 |
| 功率損失，典型值 |
1.5 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
45 byte |
| ● 輸入端 |
32 byte; 在 DI 運行方式下，1 字節 + 1 字節用于 QI 信息；在“過采樣”運行方式下為 32 字節；在“計數”運行方式下為 25 字節 |
| ● 輸出端 |
20 byte; 在運行中計數 (Count) |
| 硬件擴展 |
| 自動編碼 |
是 |
| ● 機械編碼鍵 |
是 |
| ● 機械編碼鍵的類型 |
A 型 |
| 為不同的接口類型選擇基礎單元 |
| ● 一線制連接 |
BU 類型 A0 |
| ● 兩線制連接 |
BU 類型 A0 |
| ● 三線制連接 |
BU 類型 A0，帶 AUX 端子 |
| ● 四線制連接 |
A0 類基礎模塊 + 外部端子 |
| 數字輸入 |
| 數字輸入端數量 |
8 |
| 源型輸入/漏性輸入 |
P 讀取 |
| 脈沖延長 |
是 |
| ● 長度 |
2 s; 50 ms、100 ms、200 ms、500 ms、1 s、2 s |
| 數字輸入端功能，可設置參數 |
| ● Tor 啟動/停止 |
是 |
| ● 未指定的數字輸入端 |
是 |
| ● 計數器 |
是 |
| — 數量，***大值 |
4 |
| — 計數頻率，***大值 |
10 kHz |
| — 計數寬度 |
32 bit |
| — 計數方向，正向/反向 |
是 |
| ● 帶有過采樣的數字輸入端 |
是 |
| — 數量，***大值 |
8 |
| — 每次循環的***大值 |
32 |
| — ***小分辨率 |
7.8125 µs |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-30 至 +5 V |
| ● 對于信號“1” |
+11 至 +30V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
6 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
是; 無 / 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms |
| 對于報警輸入端 |
| — 可參數化 |
是 |
| 用于技術功能 |
| — 可參數化 |
是 |
| 導線長度 |
| ● 屏蔽，***大值 |
50 m |
| ● 未屏蔽，***大值 |
50 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
1.5 mA |
| 等時模式 |
| 總線循環時間 (TDP) ***小值 |
125 µs |
| 抖動***大值 |
5 µs |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| ● 過程報警 |
是 |
| 診斷 |
| ● 診斷信息可讀 |
是 |
| ● 電源電壓監控 |
是 |
| — 可參數化 |
是 |
| ● 傳感器電源監控 |
是; 模塊式 |
| ● 斷線 |
否 |
| ● 短路 |
是; 模塊式 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
否 |
| ● 用于模塊診斷 |
是; 綠色 / 紅色 DIAG-LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
否 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 適用于安全功能 |
否 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C; 自 FS04 起 < 0 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C; 自 FS04 起 < 0 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 |
| 尺寸 |
| 寬度 |
15 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，約 |
28 g |
