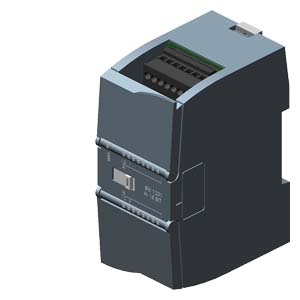

西門子PLC  6ES7222-1BH32-0XB0 SM1222 數字量輸出模塊, 16輸出24VDC 原裝*** 現貨供應

技術數據
SIMATIC S7-1200,數字輸出 SM 1222,16DO,DC 24V, 晶體管 0.5 A

電源電壓
允許范圍，下限 (DC)		20.4 V
允許范圍，上限 (DC)		28.8 V
輸入電流
來自背板總線 DC 5 V，*大值		140 mA
功率損失
功率損失，典型值		2.5 W
數字輸出
數字輸出端數量		16
● 在組件中		1
短路保護		否; 外部預設
感應式關閉電壓的限制		典型值 (L+) -48 V
輸出端的通斷能力
● 電阻負載時的*大值		0.5 A
● 照明負載時的*大值		5 W
輸出電壓
● 額定值 (DC)		24 V
● 對于信號“0”的*大值		0.1 V; 附帶 10 kOhm 負載
● 對于信號 “1”，*小值		DC 20 V
輸出電流
● 對于信號“1”的額定值		0.5 A
● 針對信號“0”的剩余電流，*大值		10 µA
電阻負載時的輸出延遲
● 從 “0” 到“1”，*大值		50 µs
● 從 ”1” 到“0”，*大值		200 µs
輸出端的總電流（每組）
水平安裝位置
— *高可達 50 ℃，*大值		8 A; 每個零線的電流
繼電器輸出端
觸點的通斷能力
— 電感負載時的*大值		0.5 A
— 照明負載時的*大值		5 W
— 電阻負載時的*大值		0.5 A
導線長度
● 屏蔽，*大值		500 m
● 未屏蔽，*大值		150 m
報警/診斷/狀態信息
報警
● 診斷報警		是
診斷顯示 LED
● 用于輸出端狀態		是
電位隔離
數字輸出電位隔離
● 在通道之間，分組點數		1
● 在通道和背板總線之間		AC 500 V
防護等級和防護類別
防護等級符合 EN 60529
● IP20		是
標準、許可、證書
CE 標記		是
CSA 許可		是
UL 許可		是
cULus		是
FM 許可		是
RCM（C-TICK 格式）		是
船舶建造許可
● 船舶建造許可		是
環境要求
露天情況下
● *大落差		0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● 允許的溫度范圍		-20 °C 至 +60 °C 水平安裝 -20 °C 至 50 °C 垂直安裝 95 % 空氣濕度，無凝結
● *小值		-20 °C
● *大值		60 °C
● 允許溫度變化		5°C 至 55°C，3°C/分鐘
運輸/儲存時的環境溫度
● *小值		-40 °C
● *大值		70 °C
氣壓符合 IEC 60068-2-13 標準要求
● 存放/運輸，*小值		660 hPa
● 存放/運輸，*大值		1 080 hPa
相對空氣濕度
● 在 25 °C 時允許的范圍（無冷凝）		95 %
連接技術
需要的前置插頭		是
機械/材料
外殼材料（正面）
● 塑料		是
尺寸
寬度		45 mm
高度		100 mm
深度		75 mm
重量
重量，約		220 g
